专利号: 2024219007730
申请人: 四川蜀鼎龙盛环保科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

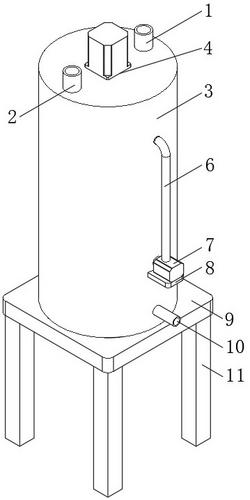

1.一种具有循环过滤功能的废水过滤机,包括过滤机主体(3),其特征在于:所述过滤机主体(3)顶部分别连通有废水管(1)和加液管(2),所述过滤机主体(3)顶部设置有搅拌机构(4),所述过滤机主体(3)外壁连通有回流管(6),所述过滤机主体(3)外壁连接有固定座(8),所述固定座(8)顶部连接有水泵(7),所述水泵(7)顶部与回流管(6)一端连通,且水泵(7)一侧通过连接管与过滤机主体(3)外壁连通,所述过滤机主体(3)外壁连通有出水管(10),所述过滤机主体(3)外壁连接有固定套(9),所述固定套(9)底部连接有多个支撑腿(11);

所述搅拌机构(4)包括第一电机(401)和多个第二挤压块(410),所述第一电机(401)一侧与过滤机主体(3)顶部连接,所述第二挤压块(410)一侧与过滤机主体(3)内壁连接,所述第一电机(401)输出轴延伸至过滤机主体(3)内并连接有转动杆(402),所述转动杆(402)外壁开设有多个凹槽,且凹槽内壁连接有第一伸缩杆(408),所述第一伸缩杆(408)另一端连接有第一搅拌叶(405),所述第一搅拌叶(405)一侧连接有第一挤压块(404),所述第一搅拌叶(405)两侧均连接有第二搅拌叶(406)。

2.根据权利要求1所述的一种具有循环过滤功能的废水过滤机,其特征在于:所述第一搅拌叶(405)顶部开设有通槽(403),且两侧的多个通槽(403)内壁均共同连接有固定杆(407)。

3.根据权利要求1所述的一种具有循环过滤功能的废水过滤机,其特征在于:所述第一伸缩杆(408)外套设有第一弹簧(409),所述第一弹簧(409)两端分别与第一搅拌叶(405)一侧和转动杆(402)外壁连接。

4.根据权利要求1所述的一种具有循环过滤功能的废水过滤机,其特征在于:所述过滤机主体(3)内壁设置有防堵机构(5),所述防堵机构(5)包括过滤板(503)和两个滑槽(504),所述过滤板(503)外壁与过滤机主体(3)内壁连接,所述滑槽(504)开设于转动杆(402)外壁,所述滑槽(504)内壁滑动连接有刮板(501),所述刮板(501)底部与过滤板(503)顶部贴合,所述过滤板(503)顶部与转动杆(402)一端贴合。

5.根据权利要求4所述的一种具有循环过滤功能的废水过滤机,其特征在于:所述刮板(501)顶部连接有第二伸缩杆(506),所述第二伸缩杆(506)另一端与滑槽(504)内壁连接,所述第二伸缩杆(506)外套设有第二弹簧(505),所述第二弹簧(505)两端分别与刮板(501)顶部和滑槽(504)内壁连接,所述过滤板(503)顶部连接有多个第三挤压块(502)。

6.根据权利要求1所述的一种具有循环过滤功能的废水过滤机,其特征在于:所述过滤机主体(3)内壁开设有两个滑动槽(16),所述滑动槽(16)内壁滑动连接有滑动块(13),且两个滑动块(13)一侧连接有同一个螺纹板(12),所述螺纹板(12)外壁与过滤机主体(3)内壁滑动连接,所述螺纹板(12)内壁螺纹连接有螺纹杆(14),所述螺纹杆(14)两端分别与过滤机主体(3)内壁和过滤板(503)底部转动连接,所述过滤机主体(3)底部连接有第二电机(15),所述第二电机(15)输出轴延伸至过滤机主体(3)内并与螺纹杆(14)一端连接。
