专利号: 2024218934471
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

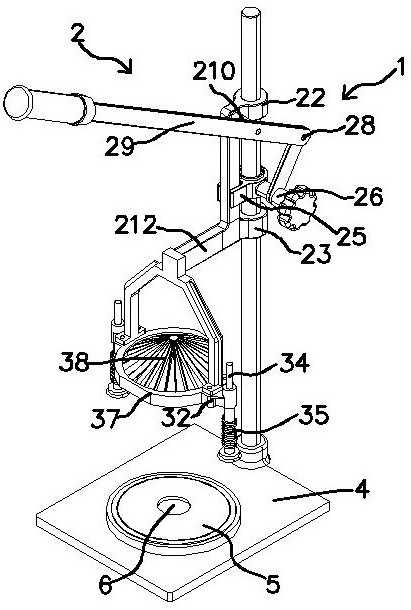

1.一种速冻食品切割装置,包括切割装置主体,其特征在于,所述切割装置主体包括按压机构以及切割机构;

其中,所述切割机构包括:

连接架,所述连接架安装在所述切割机构的顶端;

连接块,所述连接块固定连接在所述连接架的底端;

滑动套,所述滑动套连接在所述连接块的外侧;

滑动杆,所述滑动套套接在所述滑动杆的表面;

复位弹簧柱,所述复位弹簧柱连接在所述滑动杆的底端;

安装座,所述安装座连接在所述复位弹簧柱的下方;

切割限位套,所述切割限位套安装在所述连接块的内侧;

切割刀片,所述切割刀片安装在所述切割限位套的内侧。

2.如权利要求1所述的一种速冻食品切割装置,其特征在于,所述切割限位套设置成圆形,所述切割刀片呈环绕状安装在所述切割限位套的内部。

3.如权利要求1所述的一种速冻食品切割装置,其特征在于,所述按压机构包括:支撑柱;

上活动套,所述上活动套套接在所述支撑柱的表面;

下活动套,所述下活动套套接在所述支撑柱的表面,所述上活动套位于所述下活动套的上方;

固定套,所述固定套套接在所述支撑柱的表面;

限位卡块,所述限位卡块连接在所述固定套的外侧;

连接杆,所述连接杆连接在所述固定套的外侧;

第一轴杆,所述第一轴杆的一端连接在所述连接杆上;

转动轴心,所述转动轴心连接在所述第一轴杆的另一端;

把手,所述把手与所述第一轴杆之间通过所述转动轴心连接;

承接杆,所述承接杆连接在所述把手与所述上活动套之间;

压杆,所述压杆连接在所述活动套以及所述下活动套;

衬套杆,所述衬套杆连接在所述压杆的下方。

4.如权利要求3所述的一种速冻食品切割装置,其特征在于,所述限位卡块限位在所述压杆的外侧,防止压杆移位。

5.如权利要求3所述的一种速冻食品切割装置,其特征在于,所述衬套杆与所述连接架连接,所述按压机构带动所述切割机构进行上下移动。

6.如权利要求1所述的一种速冻食品切割装置,其特征在于,所述连接架的底端安装有安装板,所述安装板的上方连接有载物台,所述载物台的表面开设有定位孔。
