专利号: 202421890263X
申请人: 芜湖红珊瑚生态农业股份有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

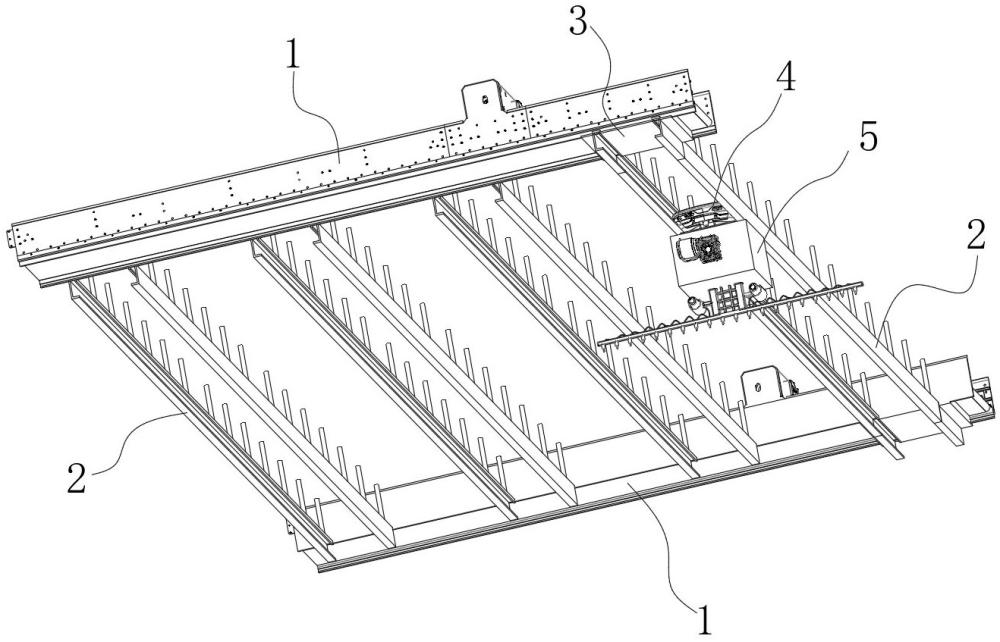

1.一种葡萄种植用施肥打药一体机,其特征在于:包括若干条设置在种植大棚上方的运行轨道(2),所述运行轨道(2)的两端设置有换轨机构(1),所述换轨机构(1)包括传输机(11),所述传输机(11)的传送带(12)上固定安装有横移轨道(3),所述传输机(11)带动横移轨道(3)分别与运行轨道(2)相对接,所述运行轨道(2)上设置有移动小车(4),所述移动小车(4)通过换轨机构(1)和横移轨道(3)切换运行轨道(2),所述移动小车(4)的下端设置有施肥打药机构(5)。

2.根据权利要求1所述的一种葡萄种植用施肥打药一体机,其特征在于:所述横移轨道(3)包括固定在传送带(12)上的移动块(31),所述移动块(31)上开设有用于所述移动小车(4)运行的限位槽(32)。

3.根据权利要求2所述的一种葡萄种植用施肥打药一体机,其特征在于:所述移动块(31)的两端设置有导向块(33),所述传输机(11)的上设置有导向架(13),所述导向架(13)上开设有与所述导向块(33)相配合的导向槽(14)。

4.根据权利要求1所述的一种葡萄种植用施肥打药一体机,其特征在于:所述运行轨道(2)的上端通过吊绳(6)与种植大棚的顶部相连接。

5.根据权利要求1所述的一种葡萄种植用施肥打药一体机,其特征在于:所述施肥打药机构(5)包括安装在所述移动小车(4)下方的储液箱(51),所述储液箱(51)的下端通过连接架(52)与喷淋总管(53)相连接,所述连接架(52)上还安装有水泵(54),所述水泵(54)的一端与所述储液箱(51)相连通,另一端通过连接管(55)与所述喷淋总管(53)相连通,所述喷淋总管(53)的下端还设置有若干个喷淋头(56),所述储液箱(51)内还设置有搅拌机构(57)。

6.根据权利要求5所述的一种葡萄种植用施肥打药一体机,其特征在于:所述搅拌机构(57)包括电机(571),所述电机(571)的输出端通过减速机(572)与旋转轴(573)固定相连,所述旋转轴(573)转动安装在所述储液箱(51)内,所述旋转轴(573)上垂直设置有若干个搅拌杆(574)。
