专利号: 2024218837202
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

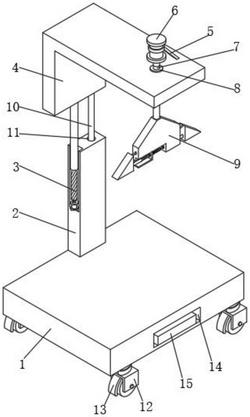

1.一种服装设计用样衣展示装置,包括底座(1)、支撑臂(2)和调节机构(3),其特征在于:所述支撑臂(2)固定连接在底座(1)上表面,所述调节机构(3)设置在支撑臂(2)内部,所述调节机构(3)上端固定连接有活动台(4),所述活动台(4)上表面固定连接有支撑架(5),所述支撑架(5)内部固定连接有第二正反电机(6),所述第二正反电机(6)的输出轴下端固定连接有第一转轴(7),所述活动台(4)表面穿设有第一轴承(8),所述第一转轴(7)穿设在第一轴承(8)中,所述第一转轴(7)的下端固定连接有支撑机构(9),所述支撑机构(9)包括支撑主体(901),所述支撑主体(901)固定连接在第一转轴(7)下端,所述支撑主体(901)表面开设有凹槽(902),所述支撑主体(901)内部开设有活动仓(903),所述活动仓(903)表面穿设有第二轴承(904),所述第二轴承(904)中穿设有第二转轴(905),所述第二转轴(905)的表面固定连接有握把(911),所述第二转轴(905)的另一端固定连接有第二螺纹柱(906),所述第二螺纹柱(906)的另一端螺纹连接有第二螺纹管(907),所述第二螺纹管(907)的另一端固定连接有活动块(908),所述活动块(908)共有两组,且对称设置在支撑主体(901)两侧。

2.根据权利要求1所述的一种服装设计用样衣展示装置,其特征在于:所述活动块(908)侧面固定连接有第一限位杆(909),所述支撑主体(901)表面开设有第一限位槽(910),所述第一限位杆(909)穿设在第一限位槽(910)中,所述第一限位杆(909)和第一限位槽(910)各有两组,且对称设置在支撑主体(901)两侧。

3.根据权利要求1所述的一种服装设计用样衣展示装置,其特征在于:所述调节机构(3)包括传动仓(301),所述传动仓(301)开设在支撑臂(2)内部,所述传动仓(301)内部固定连接有第一正反电机(302),所述第一正反电机(302)的输出轴上端固定连接有第一螺纹柱(303),所述第一螺纹柱(303)的上端螺纹连接有第一螺纹管(304),所述第一螺纹管(304)的上端固定连接在活动台(4)下表面。

4.根据权利要求1所述的一种服装设计用样衣展示装置,其特征在于:所述活动台(4)下表面固定连接有第二限位杆(10),所述支撑臂(2)上表面开设有第二限位槽(11),所述第二限位杆(10)下端穿设在第二限位槽(11)中,所述第二限位杆(10)和第二限位槽(11)各有两组,且对称设置在活动台(4)下端。

5.根据权利要求1所述的一种服装设计用样衣展示装置,其特征在于:所述底座(1)下表面固定连接有车轮组(12),所述车轮组(12)侧面设置有刹车片(13),所述车轮组(12)共有多个,且对称设置在底座(1)下端。

6.根据权利要求1所述的一种服装设计用样衣展示装置,其特征在于:所述底座(1)内部开设有储能仓(14),所述储能仓(14)内部固定连接有蓄电池(15),所述支撑臂(2)侧面固定连接有控制开关(16)。
