专利号: 2024218781349
申请人: 湖南星工工程服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

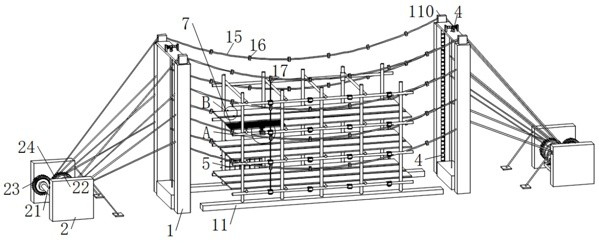

1.一种建筑施工用防护支架,包括脚手架(11);其特征在于:所述脚手架(11)侧壁安装有支撑柱(1);所述脚手架(11)侧壁安装有锁夹(18);所述锁夹(18)端部螺纹连接有螺丝杆(19);所述锁夹(18)端部螺纹连接有吊杆(17);所述吊杆(17)端部固接缆绳锁夹(16);所述支撑柱(1)端部固接有鞍座(110);所述鞍座(110)中部滑动连接有悬索(15);所述悬索(15)侧壁安装有缆绳锁夹(16);所述缆绳锁夹(16)与吊杆(17)为对应设置;所述脚手架(11)内部滑动连接多组悬索(15)。

2.根据权利要求1所述的一种建筑施工用防护支架,其特征在于:所述支撑柱(1)侧壁远端设有锚碇(2);所述锚碇(2)侧壁固接有电机(21);所述锚碇(2)侧壁转动连接有绞盘(22);所述电机(21)输出端固接有电机齿轮(23);所述绞盘(22)侧壁固接有绞盘齿轮(24);

所述电机齿轮(23)与绞盘齿轮(24)相互啮合;所述锚碇(2)侧壁开设有锚碇滑槽(25);所述锚碇滑槽(25)中部滑动连接有限位台(26);所述限位台(26)端部开设有卡齿槽(27);所述锚碇(2)中部设有多组千斤顶(28)。

3.根据权利要求1所述的一种建筑施工用防护支架,其特征在于:所述脚手架(11)侧壁滑动连接有多组限位板(3);所述脚手架(11)侧壁螺纹连接有紧固螺丝(31);所述限位板(3)与脚手架(11)通过紧固螺丝(31)安装;所述限位板(3)侧壁螺纹连接有插接螺丝(32);

所述脚手架(11)侧壁固接有夹持板(33);所述夹持板(33)侧壁固定连接有竖轴(34);所述竖轴(34)侧壁转动连接有转动杆(35);所述脚手架(11)侧壁安装有夹持拷(36);所述夹持拷(36)侧壁螺纹连接有转动轴(37);所述脚手架(11)侧壁固接直角扣(38);所述直角扣(38)端部固接有夹环(39);所述夹环(39)侧壁螺纹连接有固接螺丝(310);所述固接螺丝(310)侧壁螺纹连接有螺母(311);所述脚手架(11)侧壁开设有木板槽孔(312);所述木板槽孔(312)内部滑动连接有螺丝加固杠(313);所述螺丝加固杠(313)侧壁螺纹连接有螺丝帽(314)。

4.根据权利要求1所述的一种建筑施工用防护支架,其特征在于:支撑柱(1)侧壁安装有升降机(4)。

5.根据权利要求1所述的一种建筑施工用防护支架,其特征在于:所述脚手架(11)侧壁安装有窗杠(5);所述脚手架(11)侧壁安装有环形夹持拷(51);所述环形夹持拷(51)端部螺纹连接有装卸螺丝(52)。

6.根据权利要求1所述的一种建筑施工用防护支架,其特征在于:所述脚手架(11)侧壁固接有连接杆(61);所述连接杆(61)端部固接有固定板(62);所述固定板(62)侧壁转动连接有滑轮轴(64);所述滑轮轴(64)侧壁滑动连接有拉绳(63);所述拉绳(63)端部固接有铁丝网(6)。

7.根据权利要求1所述的一种建筑施工用防护支架,其特征在于:所述脚手架(11)端部装有防滑网(7)。
