专利号: 2024218722124
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

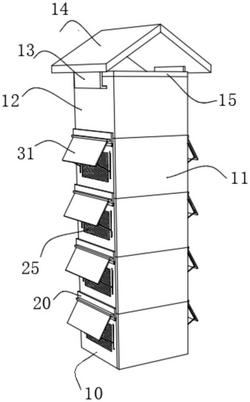

1.一种组装式高低压配电柜,包括多组柜体(10)和一组顶柜(12),其特征在于,所述多组柜体(10)呈相互垂直叠加的状态组装在一起,顶柜(12)垂直设置在最上方的顶柜(12)上,每个柜体(10)的前侧壁面上均通过铰链安装有柜门(11);每个柜体(10)的左右两侧壁面上均固设有第二滤网(25),每个柜体(10)的腔内底部均固设有透气隔板(16),顶柜(12)内设置有排风装置,顶柜(12)的上方设置有防雨装置;上下两个柜体(10)以及顶柜(12)与最上方的柜体(10)之间均设置有装配结构。

2.根据权利要求1所述的组装式高低压配电柜,其特征在于,所述防雨装置包括遮阳棚(14),遮阳棚(14)呈倒立的V字形,顶柜(12)的两侧顶部外壁上均固设有衔接支架(13),两个衔接支架(13)的另一端均与遮阳棚(14)固定连接,顶柜(12)的上下两端均为镂空的状态,遮阳棚(14)将顶柜(12)完全遮挡住。

3.根据权利要求2所述的组装式高低压配电柜,其特征在于,所述顶柜(12)的顶部还固设有第一滤网(15),排风装置包括排风扇,排风扇通过支架固定安装在顶柜(12)的腔内中部。

4.根据权利要求1所述的组装式高低压配电柜,其特征在于,所述装配结构包括固设在顶柜(12)底部外壁以及柜体(10)底部外壁上的连接板(20),连接板(20)呈开口朝向前侧的凹字形,装配结构还包括固设在柜体(10)顶部外壁上侧上的限位板(23),限位板(23)的截面呈L型,限位板(23)的位置与连接板(20)的位置上下对应,连接板(20)的底部开设有插入通道,限位板(23)的竖着端插入在连接板(20)底部的插入通道内。

5.根据权利要求4所述的组装式高低压配电柜,其特征在于,所述限位板(23)活动贯穿有多组固定螺栓(24),固定螺栓(24)将限位板(23)竖着贯穿,位于连接板(20)的插入通道内壁上开设有与固定螺栓(24)位置上下对应的螺纹孔,固定螺栓(24)的顶端转动拧入在螺纹孔内。

6.根据权利要求4所述的组装式高低压配电柜,其特征在于,所述装配结构还包括固设在每个柜体(10)顶部壁面上的插板(21),插板(21)的截面呈三角形,柜体(10)的底部和顶柜(12)的底部均开设有与插板(21)上下配合卡合的插槽(22)。

7.根据权利要求4所述的组装式高低压配电柜,其特征在于,所述连接板(20)的左右两侧外壁上还均设置有用于对下方第二滤网(25)进行遮风挡雨的遮挡结构,遮挡结构包括与连接板(20)外壁垂直固设在一起的安装板(30),安装板(30)的底端转动连接有可调节展开角度的遮挡板(31)。

8.根据权利要求7所述的组装式高低压配电柜,其特征在于,所述遮挡板(31)靠近对应下方第二滤网(25)的一侧壁面上均活动设置有两个支撑杆(32),支撑杆(32)的另一端限位设置在柜体(10)的外壁上。

9.根据权利要求8所述的组装式高低压配电柜,其特征在于,每个所述遮挡板(31)的内壁上均开设有前后两个收纳槽(34),位于收纳槽(34)下方的内壁中均转动安装有转动杆(35),支撑杆(32)的一端与转动杆(35)固定设置在一起,每个柜体(10)的左右两侧外壁上均开设有前后两组齿槽(33),每个齿槽(33)内均固设有等间距分布的齿块,支撑杆(32)的另一端卡入在相邻两个齿块之前。
