专利号: 2024218704446
申请人: 合肥诺依精密工具有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

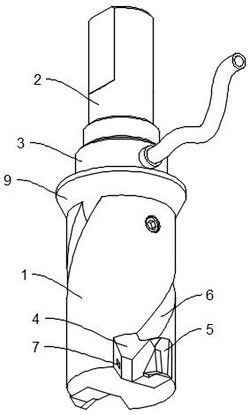

1.一种孔加工镗刀,其特征在于,包括轴向对位连接的刀杆(1)和刀柄(2),刀柄(2)及刀杆(1)内部开设液道(8),刀杆(1)端部开设刀槽(4),刀片(5)设置在刀槽(4)一侧,刀槽(4)另一侧具有贯通液道(8)的液孔(7),位于刀柄(2)部位设置导液装置向液道(8)内传导冷却液;

所述导液装置包括环套(3),环套(3)转动设置在刀柄(2)的表面,环套(3)与刀柄(2)之间形成密闭环形腔,刀柄(2)表面开设有贯通环形腔和液道(8)的通孔(81),环套(3)表面连接有管道。

2.根据权利要求1所述的孔加工镗刀,其特征在于,所述刀槽(4)远离刀片(5)的一侧向刀杆(1)的边缘倾斜,使液孔(7)指向刀片(5)边缘的刃部。

3.根据权利要求1所述的孔加工镗刀,其特征在于,所述刀杆(1)表面开设有排屑槽(6),排屑槽(6)的一端连接刀槽(4),排屑槽(6)的另一端向刀柄(2)方向延伸。

4.根据权利要求3所述的孔加工镗刀,其特征在于,所述排屑槽(6)由刀槽(4)至刀柄(2)的一端向刀杆(1)旋转的反向螺旋延伸。

5.根据权利要求3所述的孔加工镗刀,其特征在于,所述刀杆(1)远离刀槽(4)的一端具有圆台部(9),所述排屑槽(6)的端部连接圆台部(9)的斜面。

6.根据权利要求1所述的孔加工镗刀,其特征在于,所述刀杆(1)远离刀槽(4)的一端开设嵌槽,刀柄(2)轴向插入嵌槽内,刀杆(1)的表面径向插入螺钉螺纹连接刀柄(2),使刀柄(2)与刀杆(1)固定连接。

7.根据权利要求6所述的孔加工镗刀,其特征在于,所述刀柄(2)表面具有扩径部,所述环套(3)置于扩径部与刀杆(1)端面之间。
