专利号: 2024218585979
申请人: 扬州荣腾塑业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

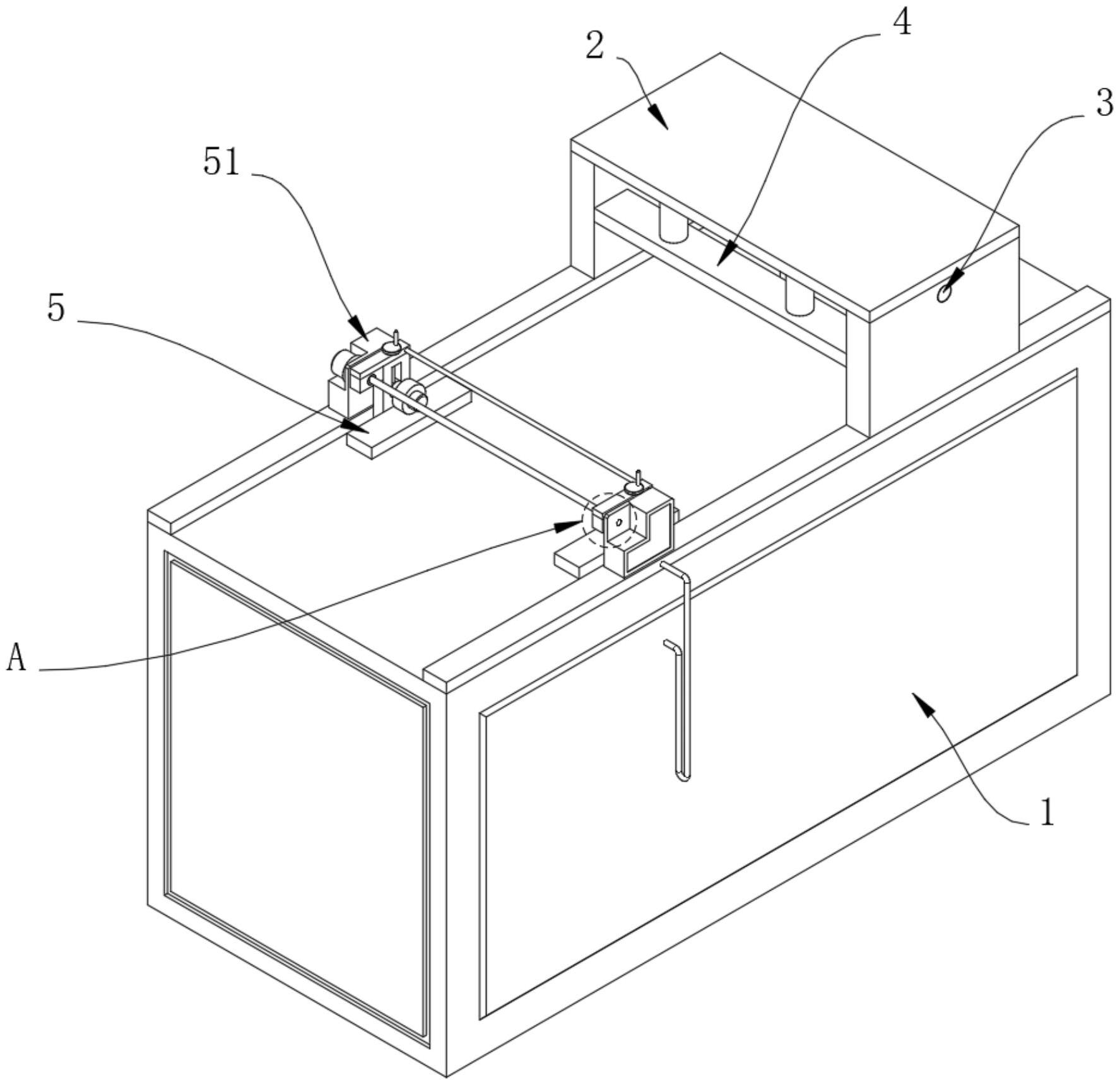

1.一种具有锁边功能的编织袋生产用切割装置,包括机身(1)、支架(2)和辅助组件(5),其特征在于:所述支架(2)安装在机身(1)的上表面,所述支架(2)的内壁安装有切割机构(3),所述支架(2)的内壁安装有按压机构(4),所述辅助组件(5)设置在机身(1)的表面;

所述辅助组件(5)包括调节单元(51),所述调节单元(51)包括支撑架(511),所述支撑架(511)与机身(1)的上表面固定连接,所述支撑架(511)的侧表面安装有伺服电机(512),所述伺服电机(512)的驱动端栓接有双向螺纹轴(513),所述双向螺纹轴(513)的两端均螺纹连接有衔接套筒(514),所述衔接套筒(514)的表面栓接有载力板(515),所述载力板(515)的上表面固定连接有连接板(516);

所述辅助组件(5)还包括封边单元(52),所述封边单元(52)包括装配架(521),所述装配架(521)设置在机身(1)的上表面,所述装配架(521)与连接板(516)的下表面固定连接,所述装配架(521)的内壁转动连接有调节轴(522),所述装配架(521)的内壁滑动连接有滑块(524),所述滑块(524)的表面开设有螺纹孔,所述调节轴(522)与螺纹孔的内壁螺纹连接,所述滑块(524)的侧表面固定连接有支撑轴(525),所述支撑轴(525)的表面转动连接有压轮(526),所述装配架(521)的侧表面固定连接有加热台(527),所述加热台(527)的侧表面固定连接有电源线(528),所述电源线(528)与机身(1)电气连接。

2.根据权利要求1所述的一种具有锁边功能的编织袋生产用切割装置,其特征在于:所述支撑架(511)的侧表面固定连接有引导杆(517),所述连接板(516)的侧表面开设有滑块(524),所述引导杆(517)与滑孔的内壁滑动连接。

3.根据权利要求1所述的一种具有锁边功能的编织袋生产用切割装置,其特征在于:所述调节轴(522)的上表面固定连接有转盘(523),所述转盘(523)位于连接板(516)的上方,所述转盘(523)的上表面固定连接有持握部。

4.根据权利要求1所述的一种具有锁边功能的编织袋生产用切割装置,其特征在于:所述支撑架(511)的数量为两个,两个所述支撑架(511)关于机身(1)呈左右对称设置,所述双向螺纹轴(513)与支撑架(511)的内壁转动连接。

5.根据权利要求1所述的一种具有锁边功能的编织袋生产用切割装置,其特征在于:所述调节轴(522)贯穿装配架(521)的上表面,所述连接板(516)的上表面开设有通孔,所述调节轴(522)与通孔的内壁转动连接。

6.根据权利要求1所述的一种具有锁边功能的编织袋生产用切割装置,其特征在于:所述压轮(526)位于加热台(527)的正上方。

7.根据权利要求1所述的一种具有锁边功能的编织袋生产用切割装置,其特征在于:所述电源线(528)贯穿装配架(521)的侧表面,所述电源线(528)贯穿机身(1)的侧表面。
