专利号: 2024218498260
申请人: 滁州恒通磁电科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

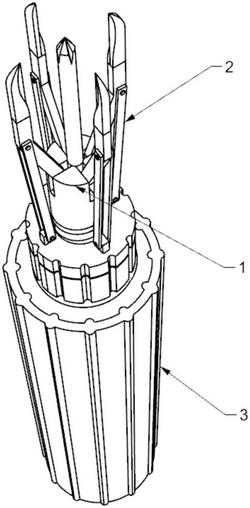

1.一种滑丝螺钉用拆装工具,包括杆芯(1),其特征在于,所述杆芯(1)的外壁设置有拆装组件(2),所述拆装组件(2)的下侧设置有保护组件(3);

所述拆装组件(2)包括滑销(21),所述滑销(21)的上侧外表面等角度环形阵列固定连接有四个支架(22),四个所述支架(22)的内壁均转动连接有连杆(23),所述连杆(23)远离支架(22)的一侧内壁转动连接有开合杆(24),所述开合杆(24)的上侧外表面固定连接有利刃(25),四个所述利刃(25)的中央设置有螺丝刀头(26),所述滑销(21)的下侧外表面设置有锁止套(27)。

2.根据权利要求1所述的一种滑丝螺钉用拆装工具,其特征在于,所述滑销(21)的内壁活动套接在杆芯(1)的外壁,所述开合杆(24)的下侧外表面转动连接在杆芯(1)的内壁,所述螺丝刀头(26)的下侧外表面固定连接在杆芯(1)的上侧外表面,所述锁止套(27)的内壁与杆芯(1)的外壁螺纹连接。

3.根据权利要求1所述的一种滑丝螺钉用拆装工具,其特征在于,所述保护组件(3)包括保护套(31),所述保护套(31)的内壁可拆卸安装有滑动套(32),所述滑动套(32)的下侧内壁螺纹连接有封口盖(33),所述封口盖(33)的一侧外表面固定安装有保护销(34),所述滑动套(32)的内壁活动套接有内销(35),所述内销(35)的外壁螺纹连接有限位块(36),所述滑动套(32)的外壁开设有通孔(37)。

4.根据权利要求3所述的一种滑丝螺钉用拆装工具,其特征在于,所述内销(35)的内壁固定连接在杆芯(1)的外壁,所述限位块(36)滑动连接在通孔(37)的外壁。

5.根据权利要求1所述的一种滑丝螺钉用拆装工具,其特征在于,所述利刃(25)靠近螺丝刀头(26)的一侧为一条尖锐刀口,所述螺丝刀头(26)具有磁性,所述锁止套(27)的外壁开设有多个凹槽。

6.根据权利要求3所述的一种滑丝螺钉用拆装工具,其特征在于,所述滑动套(32)的两侧内壁均开设有螺纹槽,所述内销(35)的下侧内部为实心结构,所述保护销(34)的顶部外表面与内销(35)的底部外表面贴合,所述保护销(34)的内壁直径与螺丝刀头(26)的外壁直径相等,所述保护销(34)具有韧性。
