专利号: 2024218420783
申请人: 章丘市黄河水利水电工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

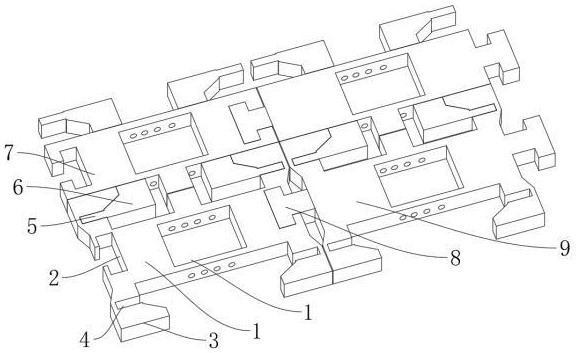

1.一种便于拼接的水利防护坡,包括第一拼接板(1),其特征在于,所述第一拼接板(1)两侧均设置有卡槽(2),所述第一拼接板(1)的两端均固定连接有拼接块(3),两组所述拼接块(3)的内部均设置有拼接槽(4),所述拼接槽(4)的内部卡合有嵌入板(5),所述嵌入板(5)的一侧固定连接有与拼接块(3)贴合的连接板(6),所述连接板(6)的一端固定连接有与第一拼接板(1)贴合的第二拼接板(7),所述卡槽(2)的内部卡合有卡合板(8),所述卡合板(8)的一侧固定连接有侧板(9),所述第一拼接板(1)与第二拼接板(7)的一端均固定连接有抵触板(13)。

2.根据权利要求1所述的一种便于拼接的水利防护坡,其特征在于,所述第一拼接板(1)、第二拼接板(7)和侧板(9)的内部均设置有种植槽(10),所述种植槽(10)的内部设置有排水孔(11),所述第一拼接板(1)、第二拼接板(7)和侧板(9)的底部均固定连接有插杆(12)。

3.根据权利要求1所述的一种便于拼接的水利防护坡,其特征在于,所述第一拼接板(1)和第二拼接板(7)的侧面均设置有卡槽(2),所述卡合板(8)为“T”字形结构,所述卡合板(8)与卡槽(2)为紧密贴合状态。

4.根据权利要求1所述的一种便于拼接的水利防护坡,其特征在于,所述嵌入板(5)与连接板(6)为相互垂直设置,所述连接板(6)与拼接块(3)的贴合面互为斜面。

5.根据权利要求1所述的一种便于拼接的水利防护坡,其特征在于,两组所述抵触板(13)为相互平行设置,所述第一拼接板(1)和第二拼接板(7)相互卡合时两组抵触板(13)相互贴合。

6.根据权利要求2所述的一种便于拼接的水利防护坡,其特征在于,所述种植槽(10)为方形设计,所述种植槽(10)为通孔设计。

7.根据权利要求2所述的一种便于拼接的水利防护坡,其特征在于,所述排水孔(11)在种植槽(10)的内部呈直线状等距排列,所述排水孔(11)贯穿第一拼接板(1)、第二拼接板(7)和侧板(9)的内部。

8.根据权利要求2所述的一种便于拼接的水利防护坡,其特征在于,所述插杆(12)的底部为尖锐设计,所述插杆(12)与第一拼接板(1)、第二拼接板(7)和侧板(9)均为垂直设置。
