专利号: 2024218385582
申请人: 浙江智邦新能源有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

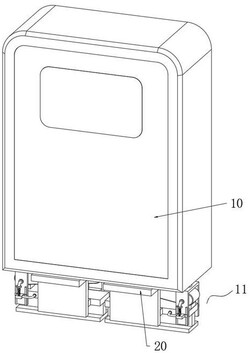

1.一种充电桩安装底座,包括桩体(10),其特征在于:所述桩体(10)下方安装有两组稳定机构(11)用于定位桩体(10),所述桩体(10)的底部对称设有卡孔(22),所述桩体(10)的底部还对称设有支脚(23);

稳定机构(11)包含工形底座(12)和U形移动板(17),所述工形底座(12)的顶部固定有轴心块(13),所述轴心块(13)上转动连接有定位块(14),所述工形底座(12)的侧面固定有连杆(15),所述连杆(15)上固定连接有滑块(16),所述U形移动板(17)的外壁固定有滑轨(18),所述U形移动板(17)通过滑轨(18)滑动安装在滑块(16)上;

所述定位块(14)的一端固定有定位轴(19),所述定位块(14)的底部一端设有第二弹簧(26)在定位轴(19)下方,第二弹簧(26)另一端固定在工形底座(12)表面,所述U形移动板(17)侧壁设有复位组件。

2.根据权利要求1所述的一种充电桩安装底座,其特征在于:所述U形移动板(17)的顶部中间部位设有定位孔(21),所述定位孔(21)与支脚(23)相互配合。

3.根据权利要求2所述的一种充电桩安装底座,其特征在于:复位组件包含拐角杆(24),所述拐角杆(24)对称固定在U形移动板(17)侧壁,所述拐角杆(24)的下方安装有第一弹簧(25)。

4.根据权利要求3所述的一种充电桩安装底座,其特征在于:所述第一弹簧(25)作用在滑块(16)和拐角杆(24)之间。

5.根据权利要求4所述的一种充电桩安装底座,其特征在于:所述工形底座(12)外侧对称固定有支撑板(20)支撑作用在桩体(10)底部。

6.根据权利要求1所述的一种充电桩安装底座,其特征在于:所述卡孔(22)与定位轴(19)相互配合。

7.根据权利要求6所述的一种充电桩安装底座,其特征在于:所述卡孔(22)呈倾斜形态。
