专利号: 2024218289918
申请人: 安徽楚腾建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

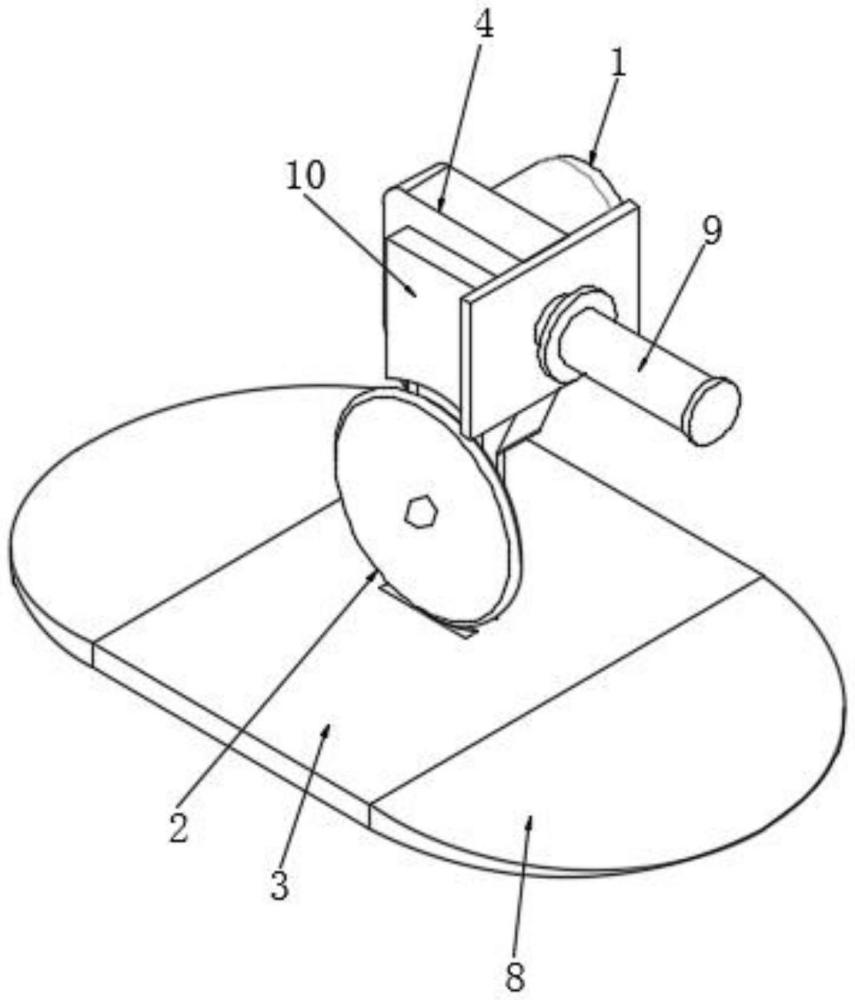

1.一种建筑用塑胶地板的切割装置,包括驱动电机(1)和切割片(2),所述切割片(2)通过驱动电机(1)驱动,其特征在于,所述驱动电机(1)下方设有底座(3),所述底座(3)上表面焊接有固定立柱(4),所述驱动电机(1)安装在固定立柱(4)一侧表面顶部,所述切割片(2)转动安装在固定立柱(4)远离驱动电机(1)的一侧表面下方;

所述底座(3)上表面端部开设有斜铲(8),所述斜铲(8)呈对称式分布;

所述底座(3)下表面开设有嵌设凹槽(11),所述嵌设凹槽(11)呈等距式分布,所述嵌设凹槽(11)内腔均活动设有滚珠(12)。

2.根据权利要求1所述的一种建筑用塑胶地板的切割装置,其特征在于,所述驱动电机(1)的动力输出端转动贯穿固定立柱(4)腔壁,且所述驱动电机(1)的动力输出端插接有驱动链轮(5)。

3.根据权利要求2所述的一种建筑用塑胶地板的切割装置,其特征在于,所述固定立柱(4)远离驱动电机(1)的一侧表面下方转动设有从动链轮(6),所述切割片(2)通过螺栓固定在从动链轮(6)上。

4.根据权利要求3所述的一种建筑用塑胶地板的切割装置,其特征在于,所述驱动链轮(5)和从动链轮(6)通过链条(7)进行传动,所述驱动链轮(5)直径小于从动链轮(6)的直径。

5.根据权利要求4所述的一种建筑用塑胶地板的切割装置,其特征在于,所述驱动链轮(5)表面设有防护罩(10),所述防护罩(10)固定在固定立柱(4)表面。

6.根据权利要求1所述的一种建筑用塑胶地板的切割装置,其特征在于,所述底座(3)顶部侧壁焊接有操控手柄(9),所述操控手柄(9)与底座(3)前进、后退方向平行。

7.根据权利要求1所述的一种建筑用塑胶地板的切割装置,其特征在于,所述底座(3)表面开设有切割槽(14),所述切割片(2)底部位于切割槽(14)内,所述固定立柱(4)两侧表面均开设有导向斜槽(13),且所述导向斜槽(13)呈对称式设置。
