专利号: 2024218289335
申请人: 上海铭谷民防设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

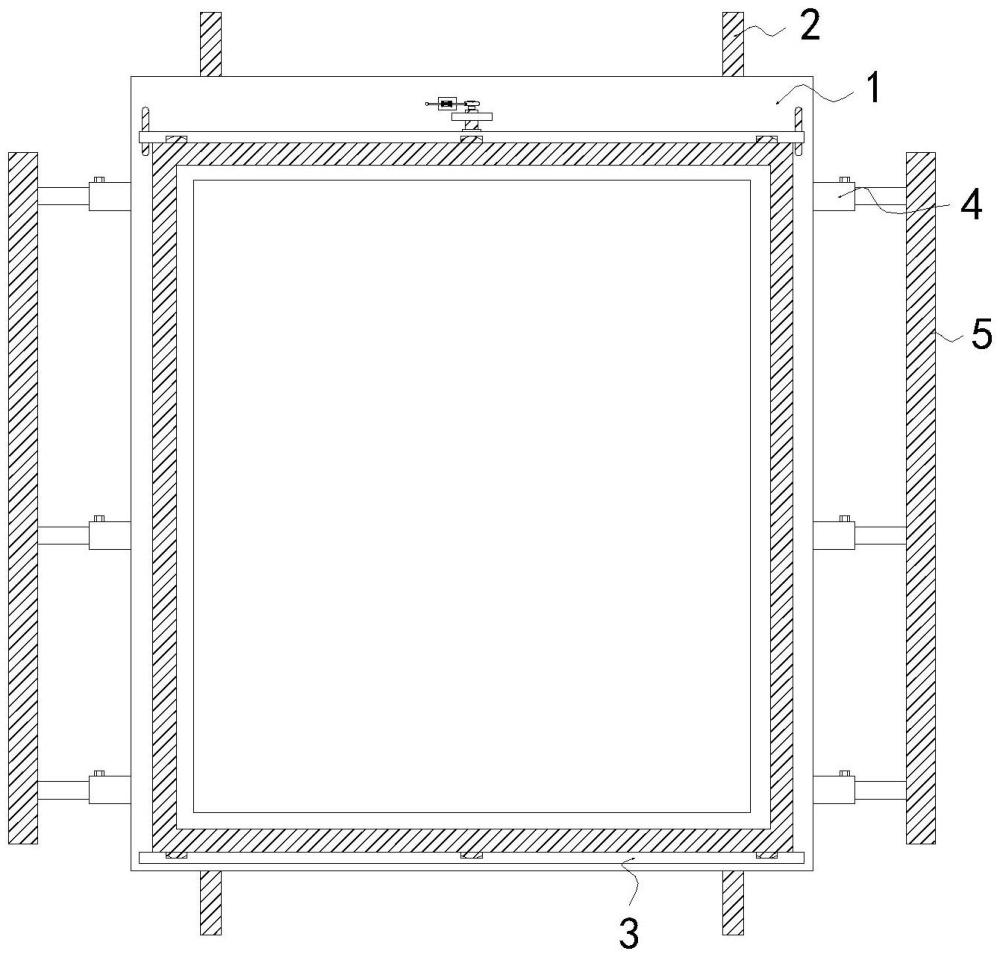

1.一种高强度人防门门框结构,包括人防门框本体(1),其特征在于:所述人防门框本体(1)的上下两侧均固定有数量为两个的加强埋杆(2),所述人防门框本体(1)的正面设有加强机构(3);

所述加强机构(3)包括两个加强固定板(31)、数量不少于两个的插槽(32),矩形加强框(33)、数量不少于两个的加强插柱(34)、两个加强限位架(35)和连接组件(36),下侧所述加强固定板(31)固定在人防门框本体(1)正面的下侧,数量不少于两个的所述插槽(32)均开设在上下侧加强固定板(31)相对的一侧,所述加强插柱(34)滑动插接在插槽(32)的内部,数量不少于两个的所述加强插柱(34)均固定在矩形加强框(33)的上下两侧,两个加强限位架(35)均固定在人防门框本体(1)正面上侧的左右两侧,上侧所述加强固定板(31)滑动连接在两个加强限位架(35)的外侧,上侧所述加强固定板(31)的背面与人防门框本体(1)的正面相贴合。

2.根据权利要求1所述的一种高强度人防门门框结构,其特征在于:所述人防门框本体(1)的左右两侧均固定有数量为三个的加强伸缩杆(4),左右侧所述加强伸缩杆(4)相背的一侧均固定有矩形埋杆(5)。

3.根据权利要求2所述的一种高强度人防门门框结构,其特征在于:所述加强伸缩杆(4)包括加强固定筒,所述加强固定筒的内部通过螺栓固定有加强滑杆。

4.根据权利要求1所述的一种高强度人防门门框结构,其特征在于:所述连接组件(36)包括固定块(361)、螺纹杆(362)、把手(363)、安装块(364)、插销(365)和卡槽(366),所述固定块(361)固定在人防门框本体(1)正面的上侧,所述螺纹杆(362)螺纹连接在固定块(361)的内部,所述把手(363)固定在螺纹杆(362)的顶端,所述螺纹杆(362)的底端与上侧加强固定板(31)的上表面通过轴承转动连接,所述安装块(364)固定在人防门框本体(1)正面的上侧,所述插销(365)固定在安装块(364)的正面,所述卡槽(366)开设在把手(363)的左侧,所述插销(365)右侧的外侧滑动插接在卡槽(366)的内部。

5.根据权利要求1所述的一种高强度人防门门框结构,其特征在于:所述加强插柱(34)的外径与插槽(32)的内径相适配,所述加强插柱(34)在插槽(32)的内部做上下线性移动。

6.根据权利要求1所述的一种高强度人防门门框结构,其特征在于:上侧所述加强固定板(31)在左右侧加强限位架(35)的外侧做上下线性移动。

7.根据权利要求1所述的一种高强度人防门门框结构,其特征在于:左右侧所述加强埋杆(2)呈对称分布于人防门框本体(1)纵向中轴线的左右两侧。

8.根据权利要求4所述的一种高强度人防门门框结构,其特征在于:所述螺纹杆(362)位于固定块(361)的纵向中轴线上。
