专利号: 2024218288972
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

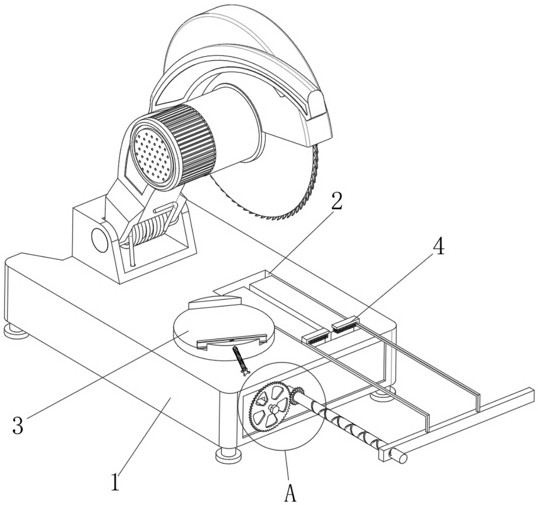

1.一种具有定位结构的型材切割设备,包括切割机(1),其特征在于:所述切割机(1)上开设有通口(2),所述切割机(1)上设置有定位机构(3),所述切割机(1)上设置有清理机构(4),所述定位机构(3)包括:定位盘(31),所述定位盘(31)转动连接在切割机(1)的内壁,所述定位盘(31)的底部开设有限位槽(34),所述定位盘(31)的内壁螺纹连接有定位丝杆(35),所述定位丝杆(35)的一端固定安装有定位板(36),所述定位丝杆(35)的另一端固定安装有把手(37),所述定位板(36)的底部贴合在定位盘(31)顶部;

螺纹杆(32),所述螺纹杆(32)的一端转动连接在切割机(1)的内壁,所述螺纹杆(32)的另一端固定安装有旋钮(38);

滑块(33),所述滑块(33)滑动连接在切割机(1)的内壁,所述滑块(33)的内壁与螺纹杆(32)的外壁螺纹连接,所述滑块(33)的顶部固定安装有球头杆(39),所述球头杆(39)的外壁贴合在限位槽(34)的内壁。

2.根据权利要求1所述的一种具有定位结构的型材切割设备,其特征在于:所述清理机构(4)包括往复丝杆(41),所述往复丝杆(41)转动连接在切割机(1)的外壁,所述往复丝杆(41)的外壁固定安装有齿轮(42)。

3.根据权利要求1所述的一种具有定位结构的型材切割设备,其特征在于:所述螺纹杆(32)的外壁固定安装有齿盘(43),所述齿盘(43)与齿轮(42)啮合。

4.根据权利要求2所述的一种具有定位结构的型材切割设备,其特征在于:所述往复丝杆(41)的外壁螺纹连接有滑杆(44),所述滑杆(44)的顶部固定安装有L杆(45)。

5.根据权利要求4所述的一种具有定位结构的型材切割设备,其特征在于:所述L杆(45)远离滑杆(44)的一端固定安装有毛刷(46),所述毛刷(46)贴合在切割机(1)的外壁。

6.根据权利要求4所述的一种具有定位结构的型材切割设备,其特征在于:所述L杆(45)滑动连接在切割机(1)的外壁。
