专利号: 2024218214610
申请人: 河南启恒建筑工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

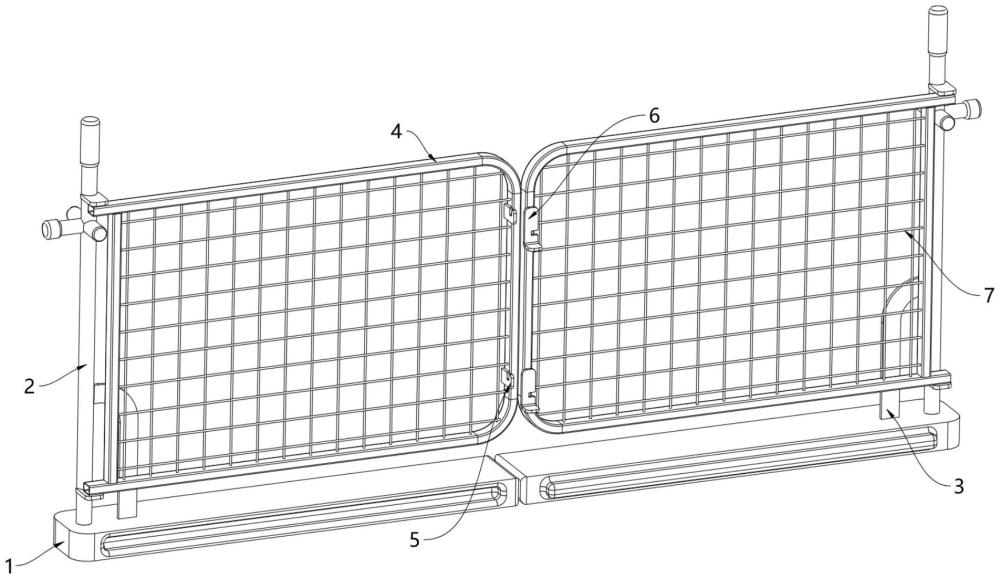

1.一种组装式公路施工用防护栏,包括底座组件(1),其特征在于:所述底座组件(1)的顶部设有组装组件(2),所述底座组件(1)的顶部固定装配有挡板(3),所述组装组件(2)的外壁转动连接有防护栏主体(4),一个所述防护栏主体(4)远离组装组件(2)的一侧外壁固定装配有卡槽(5),一个所述防护栏主体(4)远离组装组件(2)的一侧外壁转动连接有卡销(6),所述防护栏主体(4)的内壁固定安装有拼接栏杆(7)。

2.根据权利要求1所述的一种组装式公路施工用防护栏,其特征在于:所述底座组件(1)包括有底座主体(101),所述底座主体(101)的两侧外壁皆开设有凹槽(102),所述凹槽(102)的内壁吸附有卡接座(103),所述卡接座(103)的两侧外壁皆固定装配有吸铁石(104)。

3.根据权利要求2所述的一种组装式公路施工用防护栏,其特征在于:所述底座主体(101)的长度与卡接座(103)的长度相同,所述凹槽(102)的内壁与吸铁石(104)的外壁相适配,且凹槽(102)的内壁通过铁制备而成,所述底座主体(101)和卡接座(103)的外壁皆做圆角化处理,所述底座主体(101)和卡接座(103)的底部皆安装有防滑垫。

4.根据权利要求1所述的一种组装式公路施工用防护栏,其特征在于:所述组装组件(2)包括有固定柱(201),所述固定柱(201)的外壁分别固定装配有直角拼接处(202)和横向拼接处(203),所述固定柱(201)的顶部固定安装有竖向拼接处(204),所述固定柱(201)靠近防护栏主体(4)的一侧外壁分别固定装配有上限位板(205)和下限位板(206)。

5.根据权利要求4所述的一种组装式公路施工用防护栏,其特征在于:所述组装组件(2)的数量有两组,且两组组装组件(2)对称分布在底座组件(1)的顶部,所述上限位板(205)和下限位板(206)分别位于防护栏主体(4)的上下两端,所述竖向拼接处(204)位于上限位板(205)的上方。

6.根据权利要求1所述的一种组装式公路施工用防护栏,其特征在于:所述卡槽(5)和卡销(6)的数量皆有两个,且一个卡槽(5)和一个卡销(6)为一组,所述卡槽(5)与卡销(6)相卡接。
