专利号: 2024218199786
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

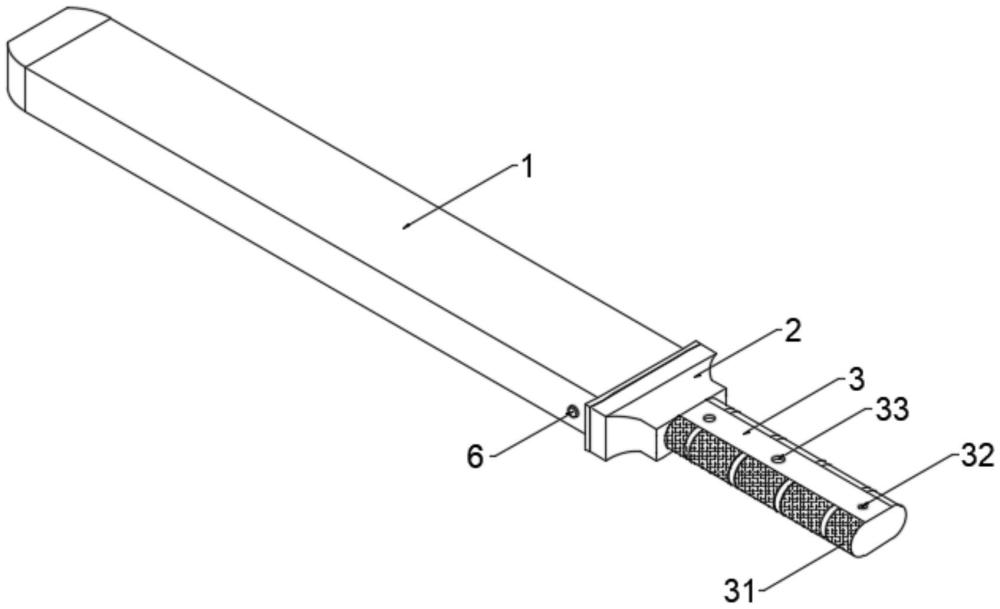

1.用于压铸件的去毛刺装置,包括防护套(1)、连接头(2)、刀柄(3)和锉刀(4),所述防护套(1)套设于锉刀(4)的外侧,所述连接头(2)卡接于防护套(1)的一侧,所述锉刀(4)卡接于刀柄(3)的内侧,其特征在于:所述刀柄(3)的一侧固定连接有连接柄(5),所述防护套(1)的一侧插接有插杆(6),所述连接头(2)与连接柄(5)的连接处螺栓连接有安装板(7),所述安装板(7)的内侧固定连接有卡口(8),所述防护套(1)的一侧固定连接有连接座(9),所述连接座(9)的一侧设置有卡块(10),且连接座(9)的内侧固定连接有适配层(11),所述防护套(1)的外表壁开设有插槽一(12)。

2.根据权利要求1所述的用于压铸件的去毛刺装置,其特征在于:所述刀柄(3)采用橡胶材质制成,且刀柄(3)的内侧开设卡槽一,所述卡槽一与刀柄(3)卡嵌连接。

3.根据权利要求1所述的用于压铸件的去毛刺装置,其特征在于:所述刀柄(3)的两侧对称设有防滑层(31),且刀柄(3)的上方分别螺纹连接有螺栓一(32)和螺栓二(33)。

4.根据权利要求1所述的用于压铸件的去毛刺装置,其特征在于:所述锉刀(4)的上下部分别固定连接有锉条一(41),且锉刀(4)的两侧对称设有锉条二(42),所述锉条的内侧开设有插槽二(43)。

5.根据权利要求1所述的用于压铸件的去毛刺装置,其特征在于:所述连接头(2)与连接座(9)的连接处开设有卡槽二,所述卡槽二与卡块(10)卡嵌连接。

6.根据权利要求1所述的用于压铸件的去毛刺装置,其特征在于:所述连接柄(5)的内侧从右至左分别开设有螺纹槽一(51)和螺纹槽二(52),所述螺纹槽一(51)和螺纹槽二(52)分别与螺栓一(32)和螺栓二(33)螺纹连接,所述卡口(8)的尺寸与连接柄(5)的尺寸相适配。

7.根据权利要求1所述的用于压铸件的去毛刺装置,其特征在于:所述插杆(6)设有两组,每组插杆(6)均贯穿防护套(1)与锉刀(4)相插接。
