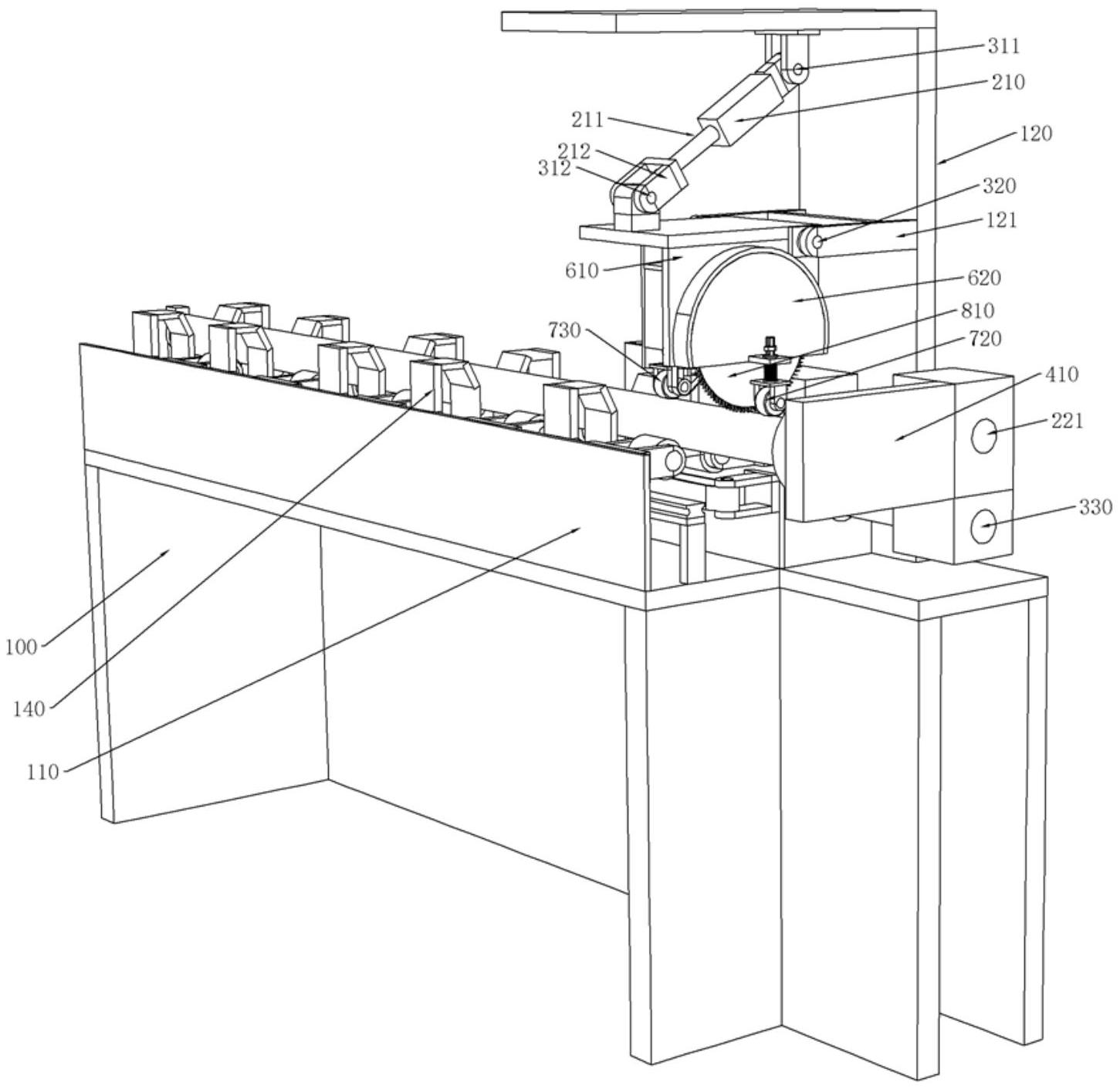

1.一种自动切段机,其用于对工件进行切段加工,其特征是:包括机架、切割机、感应座、推料座,机架包括推料架、皮带架、上架,感应座直接或间接地安装在机架上;工件的两端分别与感应座、推料座压紧,推料座推动工件向感应座移动;
上架通过转轴与切割机的切割架铰接,切割架、上架分别与切割电缸的切割电缸轴、外壳直接或间接地铰接,切割电缸可驱使切割机以转轴为中心相对于上架转动;
所述切割机还包括内架、锯盘、切割电机,所述内架安装固定在切割架上,所述锯盘套装固定在主动轴上且用于切断工件,所述主动轴与内架装配,切割电机直接或间接地驱动主动轴,所述切割电机安装在内架上;
旋转带绕过动力轴、外驱轮轴、补偿轴并构成带传动机构,所述外驱轮轴上套装固定有外驱轮,外驱轮轴、补偿轴直接或间接地与内架装配,外驱轮可与工件的外壁压紧以驱使工件转动;动力轴通过主动轴驱动,以带动旋转带运行从而驱使外驱轮转动。
2.如权利要求1所述的自动切段机,其特征是:机架上还安装有引导架、引导座、旋转座,引导架有两个且位于工件的两侧,每个引导架上分别安装有引导座、旋转座,旋转座上安装有旋转轮,两个导架上的引导座、旋转轮分别与工件的两侧贴合以实现对工件的定位、支撑。
3.如权利要求1所述的自动切段机,其特征是:机架上还安装有调节架,所述感应座分别与感应光轴、感应电缸轴的一端装配固定,所述感应光轴的另一端穿过保持滑套,所述保持滑套安装在调节架上;感应电缸轴装入感应电缸内,感应电缸安装在调节架上。
4.如权利要求3所述的自动切段机,其特征是:所述感应光轴穿过保持滑套后的一端与调节探测器的伸缩轴装配,所述调节探测器安装在机架上;调节探测器通过探测其伸缩轴的伸缩以探测感应座的位移量。
5.如权利要求1‑4任一项所述的自动切段机,其特征是:所述感应座上安装有座套,座套内安装有感应器、第一推力轴承,第一推力轴承安装在感应器的输入轴上,第一推力轴承的端部可与工件的端部压紧;推料座上安装有第二推力轴承,所述第二推力轴承的座圈可与工件的另一端部压紧。
6.如权利要求1所述的自动切段机,其特征是:机架上还安装有推料架、皮带架、导轨,导轨与滑座卡合且滑动装配,滑座设置在推料座上,推料座与推料带装配固定,推料带绕过第一推料轴、第二推料轴并构成带传动机构,所述第一推料轴、第二推料轴分别可圆周转动地安装在推料架、皮带架上,第一推料轴或第二推料轴通过推料电机直接或间接驱动,推料电机安装在推料架上。
7.如权利要求6所述的自动切段机,其特征是:所述第一推料轴上安装有蜗轮,蜗轮与蜗杆啮合传动,蜗杆设置在推料电机轴上,推料电机轴装入推料电机内。
8.如权利要求1、2、3、4、6、7任一项所述的自动切段机,其特征是:所述上架上设置有悬梁架,悬梁架通过至少两根转轴与切割机的切割架铰接,所述切割架还通过第二连接轴与连接座铰接,连接座安装在切割电缸轴上,切割电缸轴装入切割电缸内,切割电缸通过第一连接轴与上架铰接;转轴固定在切割架上,且其中一根转轴与编码器的输入轴装配,编码器的外壳安装在悬梁架上;编码器用于探测切割架相对于悬梁架的转动角度。
9.如权利要求1、2、3、4、6、7任一项所述的自动切段机,其特征是:外驱轮轴安装在外驱轮架上,外驱轮架上安装有旋转花键轴,旋转花键轴套装外驱弹簧后穿过内架且与内架不可相对圆周转动装配,所述外驱弹簧对外驱轮架施加远离内架而向工件推动的弹力;
所述补偿轴安装在补偿座上,所述补偿座与补偿滑轨卡合且滑动装配,所述补偿滑轨安装固定在内架上,所述补偿座与弹性拉绳的一端装配固定,弹性拉绳的另一端绕过导向轮后与内架装配固定,所述弹性拉绳具有弹性,所述导向轮通过导向轮轴安装在内架上;
动力轴为主动轴的一部分或主动轴通过减速机减速后驱动动力轴。
10.如权利要求1、2、3、4、6、7任一项所述的自动切段机,其特征是:所述切割机还包括护罩,所述护罩安装固定在切割架上,外罩上固定有轴板,下料花键轴穿过轴板且与之不可相对圆周转动装配,所述下料花键轴的底部与下料轮架装配,所述下料轮架上可圆周转动地安装有下料轮,所述下料花键轴位于轴板、下料轮架之间的部分上套装有下料弹簧,所述下料弹簧对下料轮架施加远离轴板的推力;下料轮可与工件被切断的一侧压紧。
