专利号: 2024218155383
申请人: 青岛祥地源模具有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

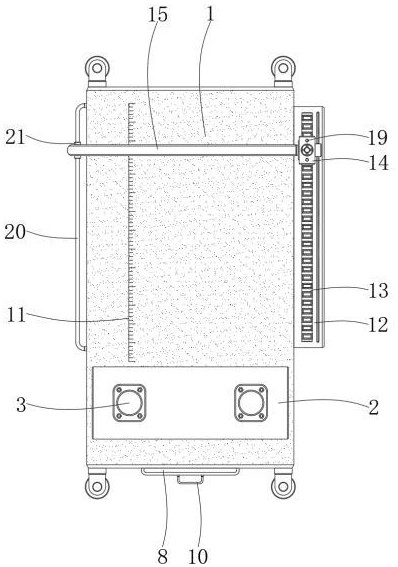

1.一种泡沫模具的定位切割机构,其特征在于:包括工作台(1)与定位结构,所述工作台(1)上表面的前端固定连接有龙门架(2),所述龙门架(2)内壁的顶部设置有切割机构;

所述定位结构包括连接板(12),所述连接板(12)固定连接于所述工作台(1)一侧面的后端,所述连接板(12)的上表面设置有能够沿其长度方向滑动的连接座(14),所述连接座(14)的另一侧面横向固定连接有定位挡板(15),所述工作台(1)的上表面设置有刻度标(11),所述连接板(12)的上表面固定连接有固定齿条板(13),所述连接座(14)上设置有能够与所述固定齿条板(13)啮合锁紧的齿板结构。

2.如权利要求1所述的一种泡沫模具的定位切割机构,其特征在于:所述齿板结构包括螺栓(16),所述螺栓(16)竖向设置于所述连接座(14)上,所述螺栓(16)的底端转动连接有与所述固定齿条板(13)适配的卡接齿条板(17),所述卡接齿条板(17)的上表面竖向固定连接有限位杆(19),所述限位杆(19)的顶端能够抽拉的贯穿连接座(14)。

3.如权利要求2所述的一种泡沫模具的定位切割机构,其特征在于:所述螺栓(16)的顶端固定连接有转柄(18),所述限位杆(19)的顶端固定连接有限位块。

4.如权利要求1所述的一种泡沫模具的定位切割机构,其特征在于:所述工作台(1)的另一端固定连接有导向杆(20),所述定位挡板(15)的另一端固定连接有滑动筒(21),所述滑动筒(21)能够滑动地套设于所述导向杆(20)的表面。

5.如权利要求1所述的一种泡沫模具的定位切割机构,其特征在于:所述切割机构包括电动伸缩杆(3),所述电动伸缩杆(3)竖向设置于所述龙门架(2)内壁的顶部,所述电动伸缩杆(3)的底端固定连接有横板(4),所述横板(4)下表面的两端均竖向固定连接有弹性伸缩杆(5),所述横板(4)的下表面固定连接有切割机本体(6)。

6.如权利要求5所述的一种泡沫模具的定位切割机构,其特征在于:所述工作台(1)前端面开设有容纳槽,所述容纳槽的内部放置有收集箱(8),所述工作台(1)顶部的前端开设有与所述容纳槽内部连通的收集口(7),所述收集口(7)位于所述收集箱(8)的上方。

7.如权利要求6所述的一种泡沫模具的定位切割机构,其特征在于:所述收集箱(8)的底部固定连接有若干个万向轮(9)。

8.如权利要求7所述的一种泡沫模具的定位切割机构,其特征在于:所述收集箱(8)的前侧面固定连接有把手(10)。
