专利号: 2024218154450
申请人: 恒驰(辽宁)建设有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

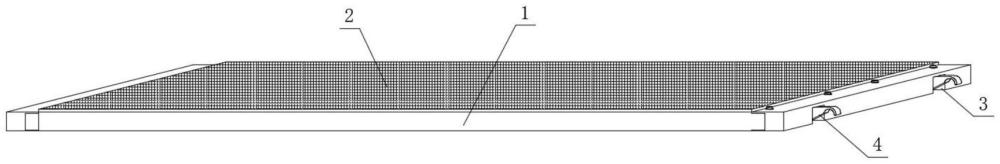

1.一种脚手架用跳板,包括框架(1),其特征在于:所述框架(1)的顶部固定安装有钢网(2),所述框架(1)的左右两侧均开设有两个活动槽(3),所述活动槽(3)的内部转动连接有扣环(4),所述扣环(4)与活动槽(3)的转动连接处固定安装有复位弹簧(5);

所述框架(1)包含有钢架(11),所述钢架(11)的两侧均安装有固定杆(12),所述固定杆(12)远离钢架(11)的一侧一体成型有安装杆(13),所述活动槽(3)开设于安装杆(13)上,所述钢架(11)与固定杆(12)上均开设有安装孔(14),所述钢架(11)与固定杆(12)上对应的安装孔(14)内侧穿插螺栓,并通过螺栓固定。

2.根据权利要求1所述的一种脚手架用跳板,其特征在于:所述固定杆(12)的截面形状呈C形,所述钢架(11)的左右两侧边缘被包裹于固定杆(12)的内侧。

3.根据权利要求1所述的一种脚手架用跳板,其特征在于:所述复位弹簧(5)的弹力略大于扣环(4)的重力。

4.根据权利要求1所述的一种脚手架用跳板,其特征在于:所述扣环(4)初始状态的顶部与活动槽(3)的内顶壁接触。

5.根据权利要求1所述的一种脚手架用跳板,其特征在于:所述安装杆(13)上插接有固定销(6),所述固定销(6)的底端延伸至活动槽(3)的内部并与扣环(4)插接。
