专利号: 2024218153072
申请人: 恒驰(辽宁)建设有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

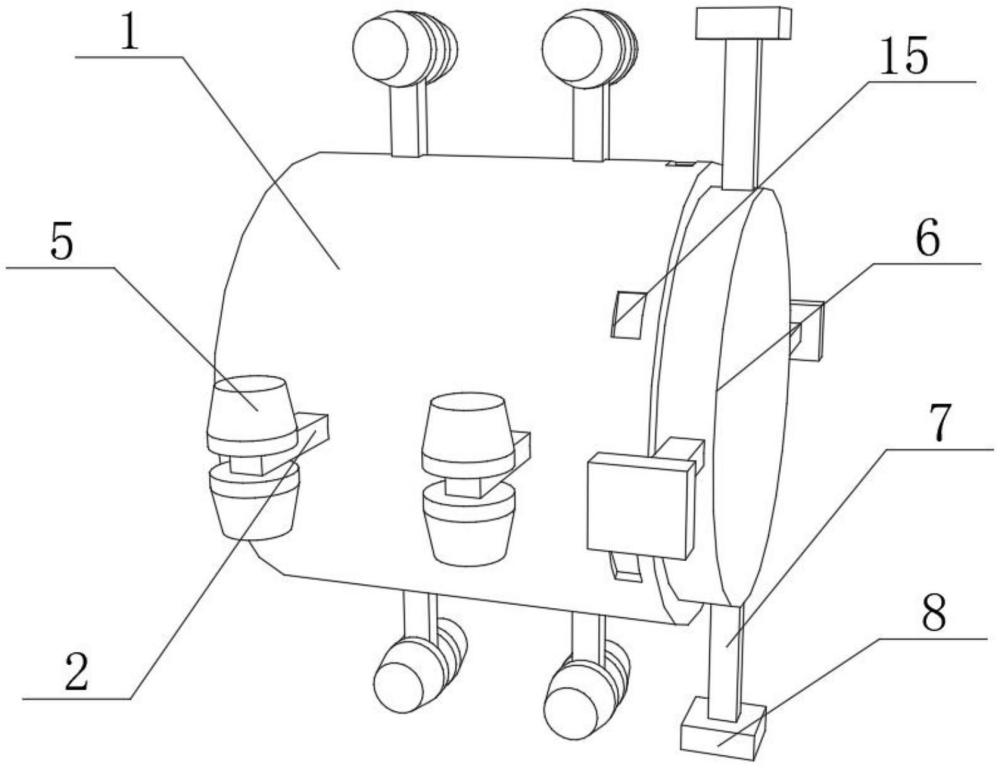

1.一种建筑管道的内壁除锈系统,包括安装筒(1),其特征在于:所述安装筒(1)的外侧穿插有两组环形分布的支撑杆(2),两组所述支撑杆(2)靠近安装筒(1)的一端均固定连接有弹簧一(3),两组所述支撑杆(2)远离安装筒(1)的一端均安装有电机一(4),两组所述电机一(4)的输出轴均固定连接有驱动轮(5),所述驱动轮(5)的一侧与支撑杆(2)转动连接,所述安装筒(1)的右侧转动连接有旋转盘(6),所述旋转盘(6)的外侧穿插有环形分布的安装杆(7),所述安装杆(7)靠近旋转盘(6)的一端固定连接有弹簧二(8),所述安装杆(7)远离旋转盘(6)的一端固定连接有打磨块(9),所述安装筒(1)的右侧安装有电机二(10),是所述电机二(10)的输出轴与旋转盘(6)固定连接。

2.根据权利要求1所述的一种建筑管道的内壁除锈系统,其特征在于:所述安装筒(1)的内部安装有信号接收器(11)和控制器(12),所述信号接收器(11)的输出端与控制器(12)信号连接,所述控制器(12)的输出端分别与电机一(4)以及电机二(10)信号连接。

3.根据权利要求1所述的一种建筑管道的内壁除锈系统,其特征在于:所述驱动轮(5)为橡胶层,所述驱动轮(5)的形状呈圆台形设置。

4.根据权利要求1所述的一种建筑管道的内壁除锈系统,其特征在于:所述安装筒(1)的左侧开设有腔体(13),所述腔体(13)的内壁螺纹连接有过滤筒(14),所述腔体(13)的内壁开设有环形分布的进气孔(15),所述安装筒(1)的左侧开设有环形腔(16),所述环形腔(16)的内壁嵌设有环形分布的风扇(17),所述环形腔(16)的内壁开设有环形分布的吸气孔(19)。

5.根据权利要求4所述的一种建筑管道的内壁除锈系统,其特征在于:所述电机二(10)的左侧位于腔体(13)中,所述过滤筒(14)的左侧固定连接有把手(18)。
