专利号: 2024217893116
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

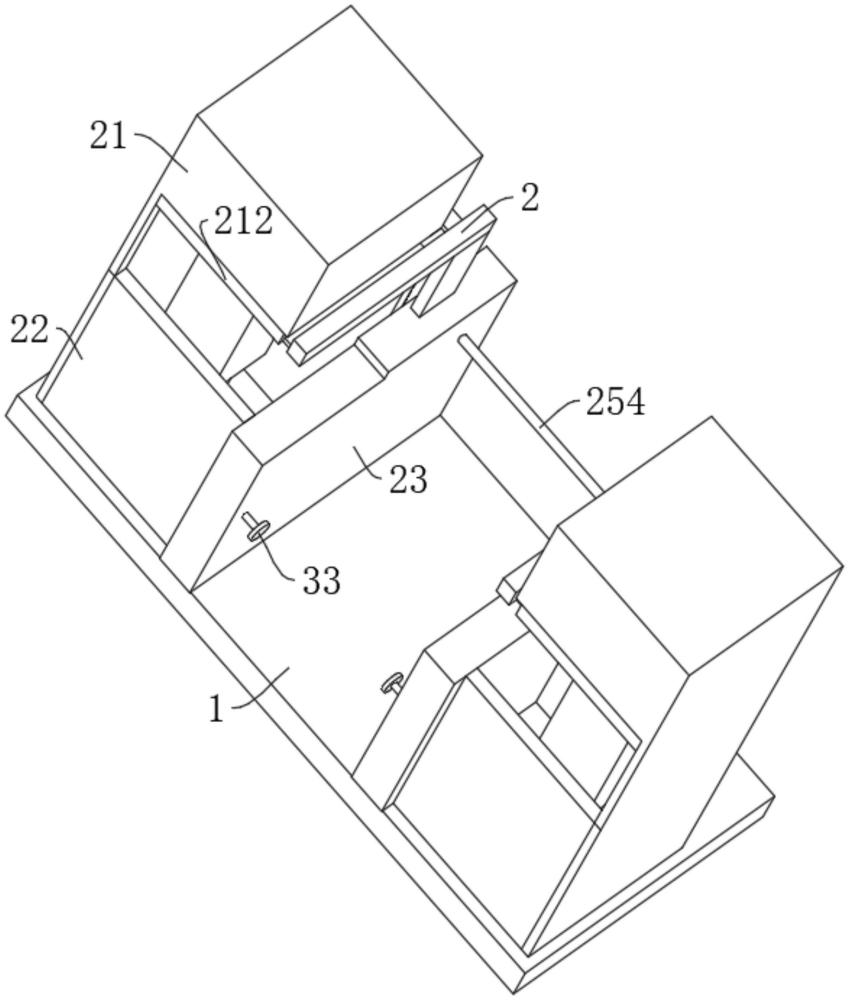

1.一种数控双端开榫机,包括底座(1),其特征在于:所述底座(1)靠近中端两侧固定连接有侧板(23),所述侧板(23)外侧表面靠近正面处开设有孔槽(232),所述侧板(23)顶部开设有T形槽(231),所述底座(1)顶部两侧固定连接有壳体(21),所述壳体(21)背面内侧表面固定连接在所述侧板(23)外侧表面,所述壳体(21)上侧表面开设有L形滑槽(211),所述L形滑槽(211)内部滑动连接有滑动板(212),所述滑动板(212)内侧表面下端固定连接有压板(2),所述压板(2)底部固定连接有齿条(252),所述齿条(252)内侧表面滑动在所述T形槽(231)内壁,所述壳体(21)后侧内部转动连接有转轴(25)端部,所述转轴(25)中端外表面固定连接有齿轮(251),所述齿轮(251)外表面啮合连接在所述齿条(252)外表面。

2.根据权利要求1所述的数控双端开榫机,其特征在于:所述转轴(25)另一端固定连接有蜗轮(253),所述蜗轮(253)外表面啮合连接有蜗杆(254),所述蜗杆(254)外表面转动在所述侧板(23)内部。

3.根据权利要求2所述的数控双端开榫机,其特征在于:所述蜗杆(254)端部固定连接有电机(255)端部,所述电机(255)另一端固定连接有支板(24),所述支板(24)正面固定连接在所述壳体(21)后侧外表面。

4.根据权利要求1所述的数控双端开榫机,其特征在于:所述壳体(21)正面转动连接有转动板(22),所述转动板(22)内侧表面开设有圆形槽(221)。

5.根据权利要求4所述的数控双端开榫机,其特征在于:所述圆形槽(221)内壁滑动连接有柱形块(3),所述柱形块(3)轴心处固定连接有T形块(32),所述柱形块(3)端部外侧固定连接有弹簧(31)端部,所述弹簧(31)另一端固定连接在所述孔槽(232)内侧内表面。
