专利号: 2024217779178
申请人: 哈尔滨鑫源科技发展有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

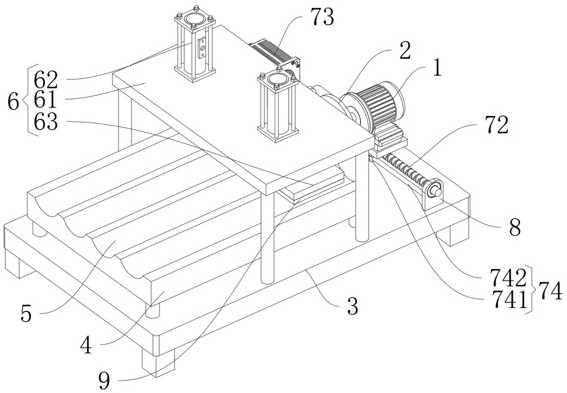

1.一种暖通用圆管管口打磨装置,包括打磨电机(1)、打磨头(2)和底座(3),其特征在于:所述打磨头(2)固定连接在打磨电机(1)的输出端,所述打磨电机(1)设置底座(3)顶部的右侧,所述底座(3)的顶部固定连接有工作台(4),所述工作台(4)的顶部开设有加工槽(5),所述加工槽(5)设置有若干个且呈等距离分布,所述底座(3)的顶部固定连接有压紧机构(6),所述打磨电机(1)的底部固定连接有往复打磨机构(7)。

2.根据权利要求1所述的一种暖通用圆管管口打磨装置,其特征在于:所述压紧机构(6)包括支撑架(61),所述支撑架(61)固定连接在底座(3)的顶部,所述支撑架(61)顶部的前侧和后侧均固定连接有液压杆(62),所述液压杆(62)的输出端位于支撑架(61)的内部,所述液压杆(62)的输出端固定连接有压紧板(63)。

3.根据权利要求1所述的一种暖通用圆管管口打磨装置,其特征在于:所述往复打磨机构(7)包括移动架(71),所述移动架(71)固定连接在打磨电机(1)的底部,所述移动架(71)的内部螺纹连接有往复丝杆(72),所述往复丝杆(72)的后端固定连接有驱动电机(73),所述移动架(71)的底部固定连接有限位组件(74)。

4.根据权利要求3所述的一种暖通用圆管管口打磨装置,其特征在于:所述往复丝杆(72)表面的前侧和后侧均通过轴承活动连接有支撑板(8),所述支撑板(8)的底部与底座(3)固定连接。

5.根据权利要求4所述的一种暖通用圆管管口打磨装置,其特征在于:所述限位组件(74)包括限位板(741),所述限位板(741)固定连接在移动架(71)的底部,所述限位板(741)的内部滑动连接有限位杆(742),所述限位杆(742)的两端与支撑板(8)固定连接。

6.根据权利要求2所述的一种暖通用圆管管口打磨装置,其特征在于:所述压紧板(63)的底部粘贴有保护垫(9),所述保护垫(9)的材质为天然橡胶。

7.根据权利要求3所述的一种暖通用圆管管口打磨装置,其特征在于:所述驱动电机(73)的底部固定连接有安装板(10),所述安装板(10)的正面与底座(3)固定连接。
