专利号: 2024217623812
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-06-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

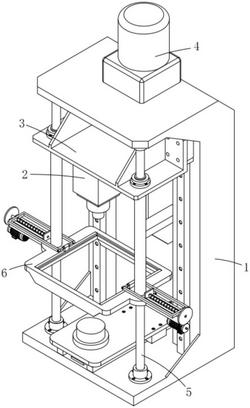

1.一种玻璃检测装置,其特征在于,包括机架,所述机架上设置有视觉检测机构、升降底座、检测电机、导向杆和检测平台,所述导向杆设置于机架上,所述升降底座滑动连接于导向杆上,所述视觉检测机构设置于升降底座朝向检测平台的一侧上,所述检测电机用于驱动升降底座的升降,所述检测平台安装于导向杆上;

所述检测平台包括支撑框架,所述支撑框架上贯穿有检测孔,所述检测孔的前后两侧分别设置有第一放置台阶,所述检测孔的左右两侧对称设置有尺寸调整组件,所述尺寸调整组件通过驱动组件驱动;

所述尺寸调整组件包括滑动连接于检测孔中的尺寸调整件、连接杆和移动件,所述连接杆用于连接尺寸调整件和移动件,所述移动件由驱动组件驱动,所述移动件滑动连接于支撑框架的两侧,所述尺寸调整件上设置有第二放置台阶。

2.如权利要求1所述的玻璃检测装置,其特征在于,所述尺寸调整件的两端分别设置有外凸的支撑块,所述支撑块滑动连接于第一放置台阶上。

3.如权利要求1所述的玻璃检测装置,其特征在于,所述支撑框架对应导向杆的位置设置有连接筒,所述导向杆穿过连接筒。

4.如权利要求1所述的玻璃检测装置,其特征在于,所述支撑框架对应移动件的位置设置有滑动座,所述滑动座上设置有内凹的滑槽,所述滑槽的槽底两侧设置有内凹的限位槽,所述移动件对应滑槽的位置设置有滑块,所述滑块滑动连接于滑槽中,所述滑块对应限位槽的位置设置有限位块。

5.如权利要求1所述的玻璃检测装置,其特征在于,所述驱动组件包括调整电机、主动齿轮、从动齿轮和传动螺杆,所述主动齿轮安装于调整电机的输出端,所述从动齿轮安装于传动螺杆的一端,另一端转动连接于支撑框架上,所述主动齿轮与从动齿轮相啮合,所述传动螺杆与移动件螺纹连接。

6.如权利要求5所述的玻璃检测装置,其特征在于,所述支撑框架上对应传动螺杆的端部设置有支撑板,所述传动螺杆转动连接于支撑板上。

7.如权利要求6所述的玻璃检测装置,其特征在于,所述传动螺杆上设置有弹簧,所述弹簧的一端支撑于移动件上,另一端支撑于支撑板上。
