专利号: 2024217513422
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

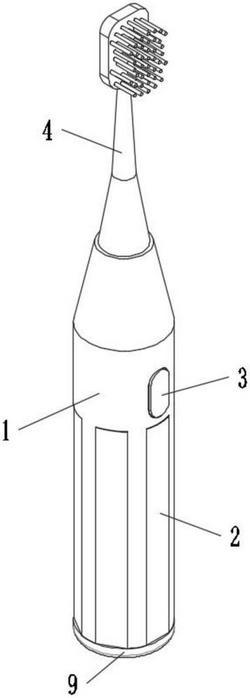

1.一种电动牙刷组件,包括电动牙刷本体(1),所述电动牙刷本体(1)的表面开设有防滑槽(2),所述电动牙刷本体(1)的正面固定连接有控制按钮(3),所述电动牙刷本体(1)的顶端插接有牙刷头(4);

其特征在于,所述电动牙刷本体(1)的底部螺纹连接有底端安装盖板(9),所述底端安装盖板(9)的顶部固定连接有固定环(11),所述固定环(11)的内部滑动连接有延伸杆(12),所述延伸杆(12)的顶端固定连接有推板(13),所述推板(13)的内部开设有通槽(14),所述通槽(14)的内壁粘接有橡胶垫(15),所述固定环(11)的顶部固定连接有垫环(16)。

2.如权利要求1所述的一种电动牙刷组件,其特征在于:所述垫环(16)和延伸杆(12)以底端安装盖板(9)为中心对称分布,所述固定环(11)的顶部设置有推板(13),所述推板(13)的底部设置有垫环(16)。

3.如权利要求1所述的一种电动牙刷组件,其特征在于:所述防滑槽(2)以电动牙刷本体(1)为中心对称分布,所述电动牙刷本体(1)的内部设置有固定环(11)。

4.如权利要求3所述的一种电动牙刷组件,其特征在于:所述电动牙刷本体(1)的内部滑动连接有延伸杆(12)和推板(13),所述底端安装盖板(9)的顶部设置有延伸杆(12)。

5.如权利要求1所述的一种电动牙刷组件,其特征在于:所述电动牙刷本体(1)的内壁固定连接有固定架(5),所述固定架(5)的内壁固定连接有电动马达(6),所述电动马达(6)的顶端固定连接有传动杆(7),所述传动杆(7)的顶部插接有牙刷头(4),所述牙刷头(4)的底部开设有安装槽(8)。

6.如权利要求5所述的一种电动牙刷组件,其特征在于:所述安装槽(8)的内部插接有传动杆(7),所述传动杆(7)贯穿电动牙刷本体(1)延伸至牙刷头(4)和安装槽(8)的内部。

7.如权利要求6所述的一种电动牙刷组件,其特征在于:所述电动牙刷本体(1)的内部设置有电动马达(6),所述电动牙刷本体(1)的内部设置有传动杆(7)。
