专利号: 2024217505464
申请人: 苏州维吉克精密机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

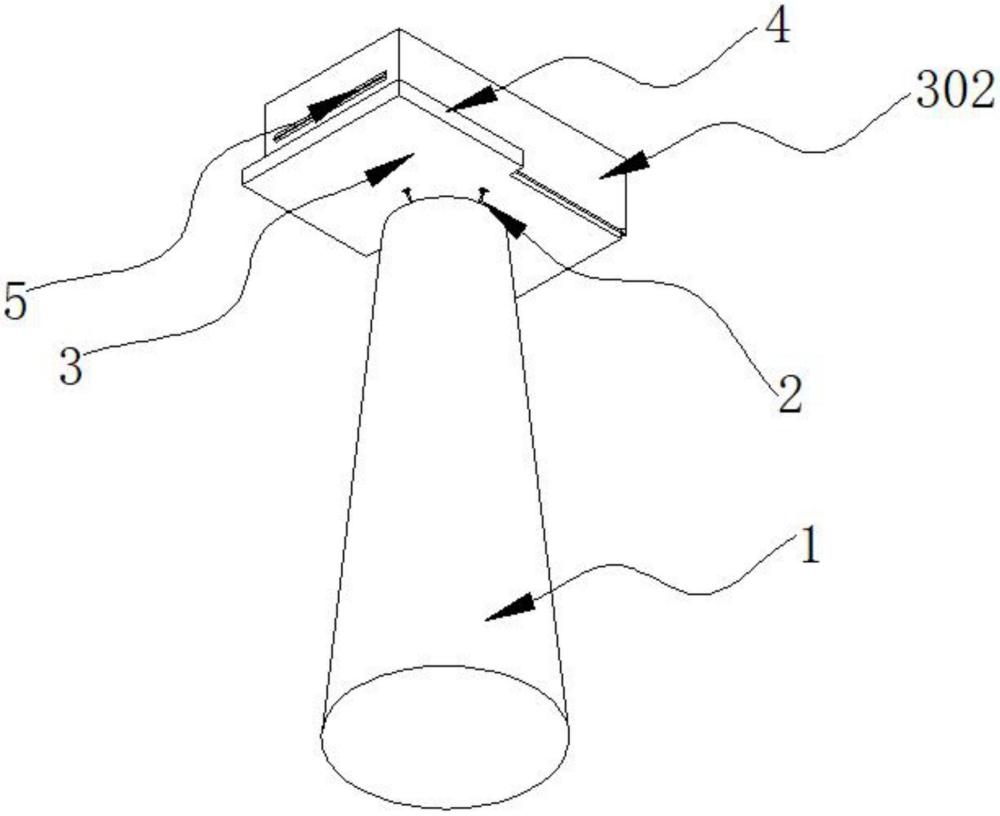

1.一种抗压风力发电机箱体结构,包括支撑柱(1)、检修机构(3)和便于工作人员移动的围栏(4),其特征在于:所述检修机构(3)底部固定连接有增强箱体抗压抗风能力的抗风机构(2),所述抗风机构(2)包括第二齿轮(205)和圆珠(209),所述第二齿轮(205)底部支撑柱(1)顶部转动连接,所述圆珠(209)设置在检修机构(3)下方,所述支撑柱(1)顶部与抗风机构(2)固定连接,所述围栏(4)与检修机构(3)侧面固定连接。

2.根据权利要求1所述的一种抗压风力发电机箱体结构,其特征在于:所述抗风机构(2)还包括空腔(201)和转槽(203),所述空腔(201)开设在支撑柱(1)顶部一侧,所述空腔(201)底部固定连接有电机(202),所述转槽(203)开设在支撑柱(1)顶部右侧,所述转槽(203)底部转动连接有第一齿轮(204),所述转槽(203)与空腔(201)联通,所述第一齿轮(204)侧面与第二齿轮(205)啮合连接。

3.根据权利要求2所述的一种抗压风力发电机箱体结构,其特征在于:所述抗风机构(2)还包括转动柱(206)和调节柱(207),所述转动柱(206)底部与第二齿轮(205)顶部固定连接,所述调节柱(207)底部与转动柱(206)顶部固定连接。

4.根据权利要求3所述的一种抗压风力发电机箱体结构,其特征在于:所述抗风机构(2)还包括圆槽(208)和电动伸缩管(210),所述圆槽(208)开设在调节柱(207)顶部,所述圆槽(208)内转动连接有圆珠(209),所述圆珠(209)顶部与检修机构(3)底部固定连接,电动伸缩管(210)底部与转动柱(206)顶部一侧固定连接,所述电动伸缩管(210)顶部与检修机构(3)底部固定连接。

5.根据权利要求1所述的一种抗压风力发电机箱体结构,其特征在于:所述检修机构(3)包括底盒(301)和顶盒(302),所述底盒(301)底部与圆珠(209)顶部固定连接,所述底盒(301)底部与电动伸缩管(210)顶部转动连接,所述顶盒(302)底部右侧与底盒(301)右侧底部转动连接。

6.根据权利要求5所述的一种抗压风力发电机箱体结构,其特征在于:所述检修机构(3)还包括固定板(303)和电推杆(304),所述固定板(303)底部与底盒(301)内壁右侧固定连接,所述电推杆(304)底部与固定板(303)右侧固定连接,所述电推杆(304)顶部与顶盒(302)内壁右侧固定连接。

7.根据权利要求6所述的一种抗压风力发电机箱体结构,其特征在于:所述底盒(301)内设置有便于内部器械降温的散热机构(5),所述散热机构(5)包括进风孔(501)和通风口(504),所述进风孔(501)开设在底盒(301)左侧,所述进风孔(501)左侧固定连接有防尘板(502),所述进风孔(501)内固定连接有风机(503),所述通风口(504)开设在底盒(301)左右两侧。

8.根据权利要求7所述的一种抗压风力发电机箱体结构,其特征在于:所述散热机构(5)还包括通气口(505)和挡雨板(506),所述通气口(505)开设在顶盒(302)左右两侧,所述挡雨板(506)侧面与通气口(505)顶部固定连接。
