专利号: 2024217483681
申请人: 漳州市祥豪涂料工贸有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

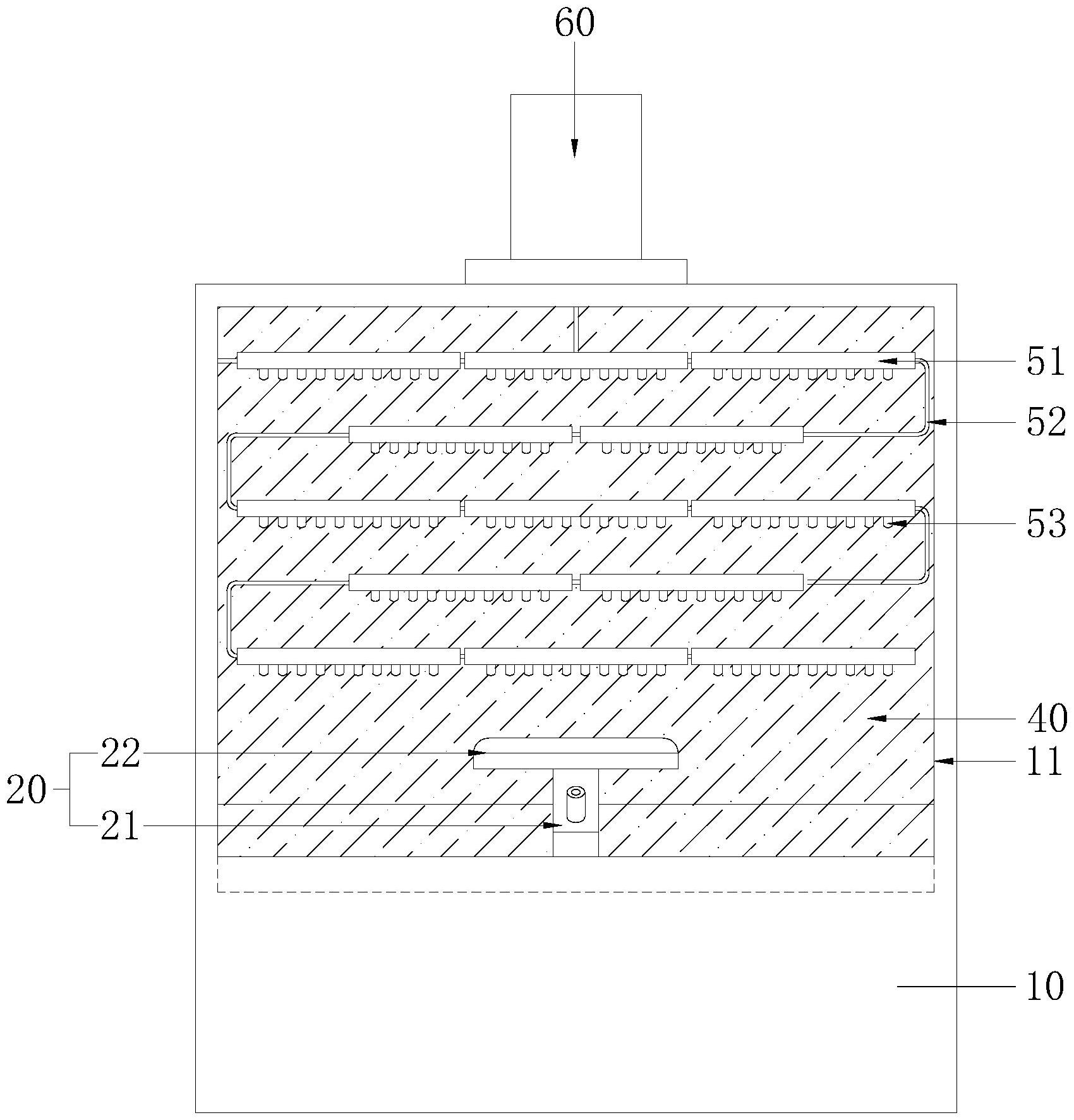

1.一种环保型面漆喷涂工作台,其特征在于,包括:

箱体(10),其内形成一侧开口的空腔(11);

喷漆座(20),设于空腔(11)开口侧,用于放置待喷漆样品;

油液池(30),设于空腔(11)底部且低于空腔(11)开口的最低位置;

油帘结构(40),包括两平行且沿空腔(11)顶部垂设的第一油帘板(41)及第二油帘板(42),所述第一油帘板(41)底部高于油液池(30)液面,所述第二油帘板(42)表面设有若干通气孔(43)且其底部穿入油液池(30)液面,所述第一油帘板(41)及第二油帘板(42)将空腔(11)依次区隔为接近开口的喷漆区(12)、吸收区(13)以及排出区(14);

油幕形成装置(50),设有两个且分别置于第一油帘板(41)及第二油帘板(42)接近喷漆区(12)的一侧,包括若干平行置于第一油帘板(41)及第二油帘板(42)前侧的喷油管(51)、依次连通若干喷油管(51)的输油管(52)以及设于喷油管(51)上的若干喷嘴(53);

负压排气装置(60),设于排出区(14)顶部,包括负压风机(61)及排气管(62);

其中,若干所述喷嘴(53)喷出方向均倾斜向下且朝向第一油帘板(41)或第二油帘板(42)。

2.根据权利要求1所述的一种环保型面漆喷涂工作台,其特征在于,若干所述喷油管(51)沿竖直方向错位分布且喷嘴(53)喷射区域覆盖第一油帘板(41)或第二油帘板(42)表面以使得其均匀成膜。

3.根据权利要求2所述的一种环保型面漆喷涂工作台,其特征在于,所述输油管(52)的一端延伸至油液池(30)内且连接有一输油泵,所述输油管(52)呈蛇形依次连接若干喷油管(51)。

4.根据权利要求1所述的一种环保型面漆喷涂工作台,其特征在于,所述第一油帘板(41)接近喷漆区(12)的一侧为凹凸不平的糙面。

5.根据权利要求4所述的一种环保型面漆喷涂工作台,其特征在于,所述第一油帘板(41)顶部设有一溢流槽(411),所述溢流槽(411)内循环有油液池(30)内的油液且其溢流口与第一油帘板(41)的糙面相接。

6.根据权利要求5所述的一种环保型面漆喷涂工作台,其特征在于,所述溢流口与糙面之间设有倾斜的导流面(412)。

7.根据权利要求1所述的一种环保型面漆喷涂工作台,其特征在于,设于第二油帘板(42)前侧的若干喷油管(51)上还设有若干朝向吸收区(13)喷射的喷嘴(53)。

8.根据权利要求1所述的一种环保型面漆喷涂工作台,其特征在于,所述空腔(11)内底部设有沿喷漆区(12)倾斜向下延伸至排出区(14)的底面(15),所述喷漆座(20)包括支撑杆(21)以及设于支撑杆(21)上的支撑垫(22),所述支撑杆(21)上半部为可相对其下半部旋转的转动端,所述转动端上设有一倾斜向上延伸且带有插口的插接部(23)。

9.根据权利要求1所述的一种环保型面漆喷涂工作台,其特征在于,还包括换油装置,所述换油装置包括中控模块(70)、设于油液池(30)内且电连接中控模块(70)输入端的油液颗粒度传感器(71)以及电连接中控模块(70)输出端的显示模块(72),所述箱体(10)远离空腔(11)开口的一侧设有除杂槽,所述除杂槽顶部与外部连通且其内部与油液池(30)连通,所述除杂槽顶部盖设有盖板。

10.根据权利要求9所述的一种环保型面漆喷涂工作台,其特征在于,所述换油装置还包括告警模块(73),所述告警模块(73)为声光警示灯。
