专利号: 2024217480541
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

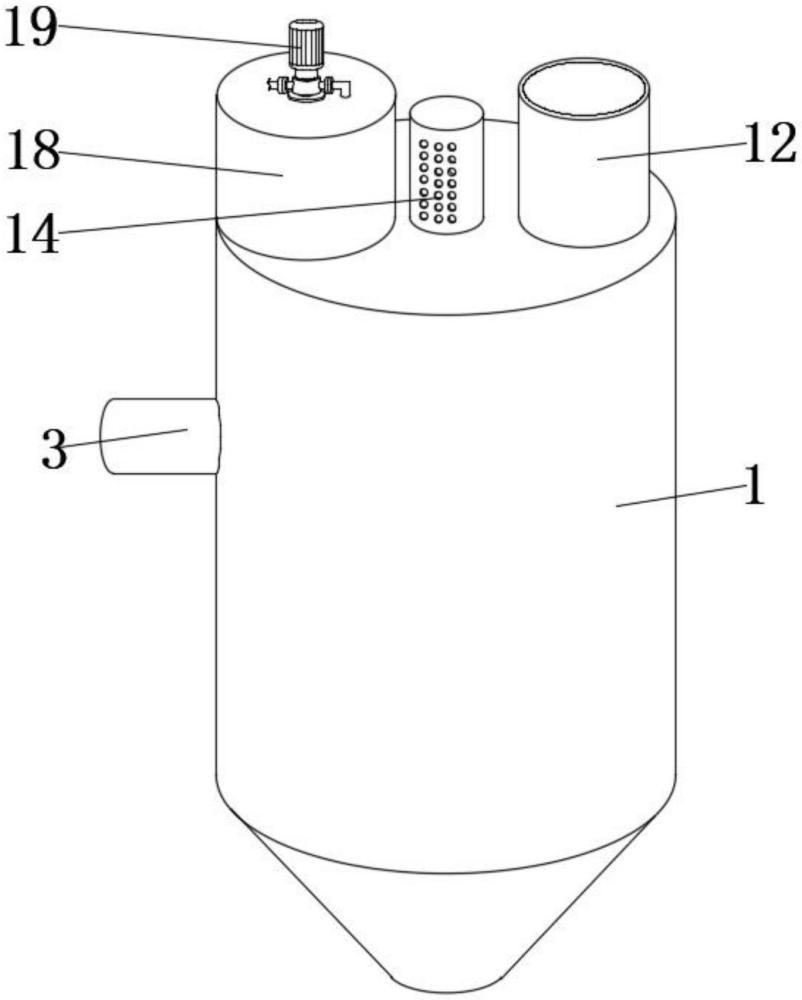

1.一种原料熔融设备,包括熔融仓(1),其特征在于,所述熔融仓(1)的外壁开设有环形装配槽,环形装配槽的内部固定连接有多个电加热板(2),所述熔融仓(1)的内部固定连接有内框(6),所述熔融仓(1)的内部设有混合机构,所述熔融仓(1)的内壁固定连接有圆孔网板(11),所述熔融仓(1)的顶部固定连接有料仓(12),所述料仓(12)的底部固定互通有下料管(13),所述熔融仓(1)的顶部固定连接有散热框(14),所述散热框(14)的内部固定连接有伺服电机(15),所述伺服电机(15)输出端的底部贯穿熔融仓(1)与圆孔网板(11)的顶部且固定连接有驱动轴(16),所述驱动轴(16)的底部与内框(6)的顶部转动连接,所述驱动轴(16)的外壁固定套设有倒锥形板(17),所述熔融仓(1)的顶部设有除杂机构。

2.根据权利要求1所述的一种原料熔融设备,其特征在于,所述混合机构包括直流电机(4),所述熔融仓(1)的外壁固定连接有设备框(3),所述设备框(3)的内壁与直流电机(4)的外壁固定连接,所述直流电机(4)输出端的外壁固定连接有传动轴(5),所述内框(6)的外壁开设有贯穿孔,贯穿孔的内壁转动连接有竖轴(7),所述竖轴(7)的顶部与传动轴(5)的一端均固定连接有锥齿轮(8),两个锥齿轮(8)之间啮合连接,所述竖轴(7)的外壁固定连接有多个搅拌杆(9),所述竖轴(7)的底部外壁固定连接有螺旋输送叶片(10)。

3.根据权利要求1所述的一种原料熔融设备,其特征在于,所述除杂机构包括收集框(18),所述熔融仓(1)的顶部与收集框(18)的底部固定连接,所述收集框(18)的顶部固定互通有气泵(19),所述收集框(18)的底部固定互通有进气管(20),所述进气管(20)的顶部固定连接有U型件(21),所述U型件(21)的顶部固定连接有挡板(22),所述收集框(18)的内部固定连接有细孔滤网(23)。

4.根据权利要求2所述的一种原料熔融设备,其特征在于,所述熔融仓(1)的外壁开设有装配孔,装配孔的内壁与直流电机(4)输出端的外壁转动连接。

5.根据权利要求2所述的一种原料熔融设备,其特征在于,所述内框(6)的外壁开设有通孔,通孔的内壁与传动轴(5)的外壁转动连接。

6.根据权利要求2所述的一种原料熔融设备,其特征在于,所述传动轴(5)与竖轴(7)的外壁均固定套设有轴承,轴承的外圈与内框(6)的内壁固定连接。

7.根据权利要求1所述的一种原料熔融设备,其特征在于,所述熔融仓(1)与圆孔网板(11)的外壁均开设有安装孔,安装孔的内壁与下料管(13)的外壁固定连接。

8.根据权利要求3所述的一种原料熔融设备,其特征在于,所述熔融仓(1)的顶部开设有连接孔,连接孔的内壁与进气管(20)的外壁固定连接。
