专利号: 2024217436676
申请人: 黑龙江省通达市政工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

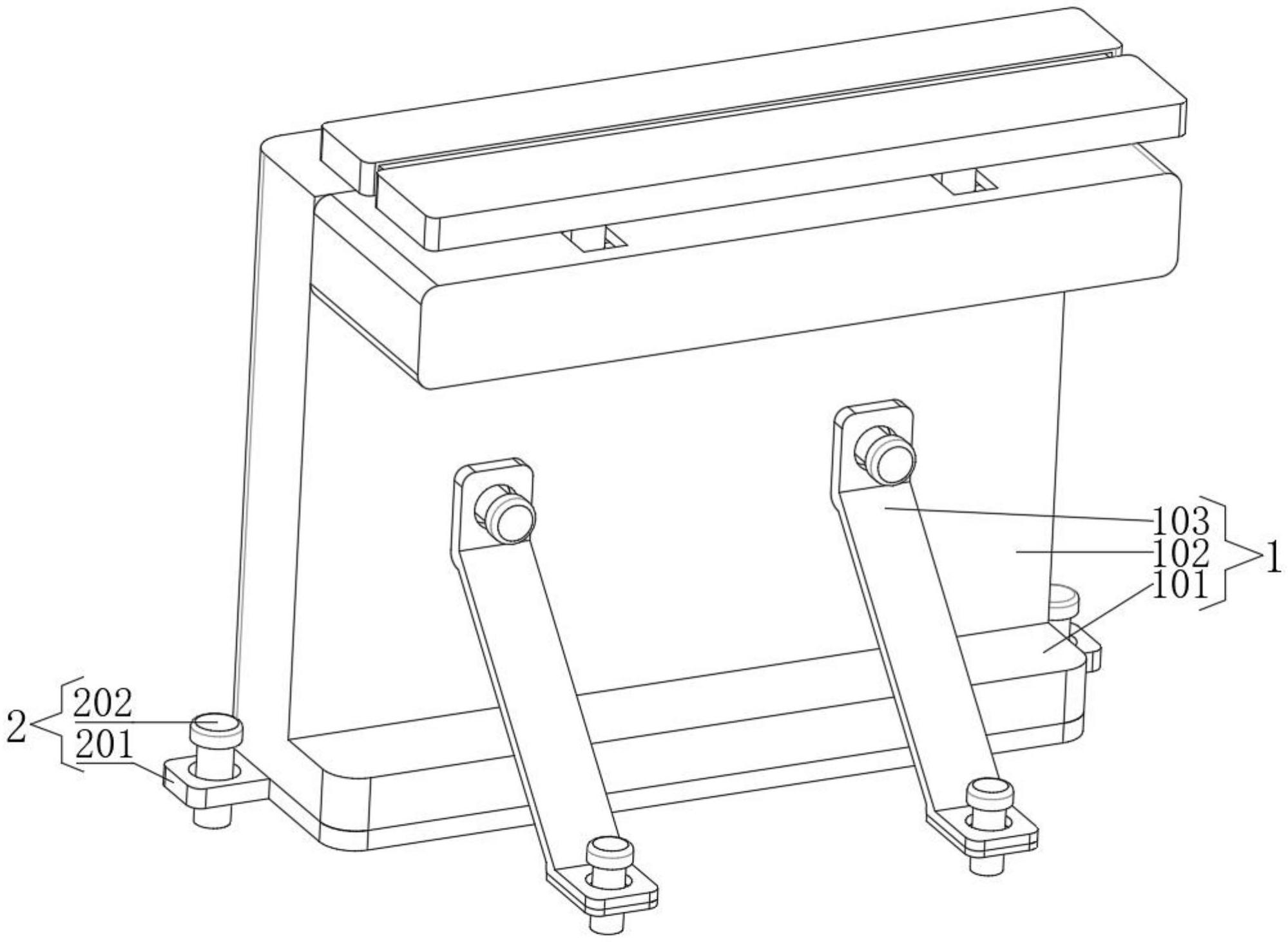

1.一种建筑支护模板,其特征在于,包括:

整体结构(1)和辅助结构(2),所述辅助结构(2)位于整体结构(1)的两侧外表面靠近底部位置;

所述整体结构(1)包括底板(101),所述底板(101)的顶部固定连接有模板本体(102),所述模板本体(102)的前侧外表面靠近顶部位置固定连接有连接件(117),所述连接件(117)的内底部两侧靠近后侧位置固定安装有第一阻尼器(112),所述第一阻尼器(112)的伸出端固定连接有第一连接杆(109),所述第一连接杆(109)的顶部端面固定连接有第一缓冲垫(107),所述连接件(117)的内底部两侧靠近前侧位置滑动连接有活动板(114),所述活动板(114)的内底部中心处固定安装有第二阻尼器(115),所述第二阻尼器(115)的伸出端固定连接有第二连接杆(113)。

2.根据权利要求1所述的一种建筑支护模板,其特征在于:所述第一阻尼器(112)的外表面套设有第一缓冲弹簧(111),所述第一连接杆(109)的外表面与连接件(117)的内表面滑动连接。

3.根据权利要求1所述的一种建筑支护模板,其特征在于:所述第二阻尼器(115)的外表面套设有第二缓冲弹簧(116),所述第二连接杆(113)的外表面与连接件(117)的内表面滑动连接。

4.根据权利要求1所述的一种建筑支护模板,其特征在于:所述第二连接杆(113)的顶部端面固定连接有第二缓冲垫(108),所述第二缓冲垫(108)的外表面与第一缓冲垫(107)的内表面滑动连接。

5.根据权利要求1所述的一种建筑支护模板,其特征在于:所述连接件(117)的后侧内表面靠近底部位置固定安装有伸缩杆(110),所述伸缩杆(110)的伸出端与活动板(114)的外表面固定连接。

6.根据权利要求1所述的一种建筑支护模板,其特征在于:所述模板本体(102)的前侧外表面两侧位置滑动连接有加固板(103),所述加固板(103)的外表面螺纹贯穿设置有第一膨胀螺栓(106),所述加固板(103)的外表面位于第一膨胀螺栓(106)的位置开设有螺纹孔(105),所述加固板(103)的底部中心处固定连接有防滑垫(104),所述螺纹孔(105)的内表壁与第一膨胀螺栓(106)的外表面螺纹连接,所述第一膨胀螺栓(106)的外表面螺纹贯穿模板本体(102)的内表面。

7.根据权利要求1所述的一种建筑支护模板,其特征在于:所述辅助结构(2)包括连接块(201),所述连接块(201)的顶部中心处螺纹贯穿设置有第二膨胀螺栓(202),所述连接块(201)的外表面与底板(101)的两侧外表面固定连接。
