专利号: 2024217307463
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

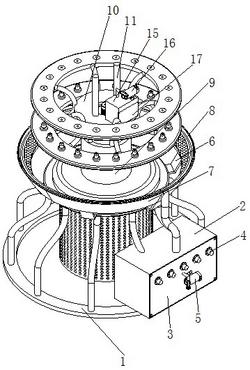

1.一种双面提花圆织机,包括双面提花圆织机主体(1),其特征在于:所述双面提花圆织机主体(1)的表面通过螺栓连接有加热箱(2),所述加热箱(2)的右侧通过螺栓连接有封闭板(3),所述封闭板(3)的右侧贯穿设置有加热器(4),所述封闭板(3)的右侧通过螺栓连接有第一风机(5),所述双面提花圆织机主体(1)的表面安装有导向筒(9),所述双面提花圆织机主体(1)的表面焊接有安装架(6),所述安装架(6)的顶部焊接有安装环板(7),所述安装环板(7)的内壁通过螺栓连接有吹气罩(8),所述双面提花圆织机主体(1)的表面设置有清理组件(20),所述清理组件(20)包括固定板(10),所述固定板(10)的顶部设置有吸取组件(21),所述吸取组件(21)包括吸尘罩(19)。

2.根据权利要求1所述的一种双面提花圆织机,其特征在于:所述固定板(10)的表面与双面提花圆织机主体(1)焊接,所述固定板(10)的顶部贯穿设置有电动伸缩杆(11),所述电动伸缩杆(11)的底部通过螺栓连接有连接板(12),所述连接板(12)的顶部通过螺栓连接有电机(13),所述电机(13)的传动轴通过螺栓连接有清理刷(14),所述连接板(12)的底部通过螺栓与吸尘罩(19)连接。

3.根据权利要求2所述的一种双面提花圆织机,其特征在于:所述固定板(10)的顶部开设有安装孔,所述电机(13)的传动轴与连接板(12)的连接处设置有轴承。

4.根据权利要求1所述的一种双面提花圆织机,其特征在于:所述吸取组件(21)包括储杂箱(15),所述储杂箱(15)的底部通过螺栓与固定板(10)连接,所述储杂箱(15)的顶部通过螺栓连接有第二风机(16)。

5.根据权利要求4所述的一种双面提花圆织机,其特征在于:所述第二风机(16)的抽气管通过管道与储杂箱(15)连通,所述储杂箱(15)的左侧通过管道与吸尘罩(19)连通。

6.根据权利要求4所述的一种双面提花圆织机,其特征在于:所述储杂箱(15)的内腔通过螺栓连接有滤板(18),所述储杂箱(15)的右侧通过螺栓连接有挡板(17)。

7.根据权利要求1所述的一种双面提花圆织机,其特征在于:所述第一风机(5)的出气管通过管道与封闭板(3)连通,所述加热箱(2)的顶部通过管道与吹气罩(8)连通,所述第一风机(5)的抽气管螺纹套设有滤罩。
