专利号: 2024217290918
申请人: 大连禹隆景观园林工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

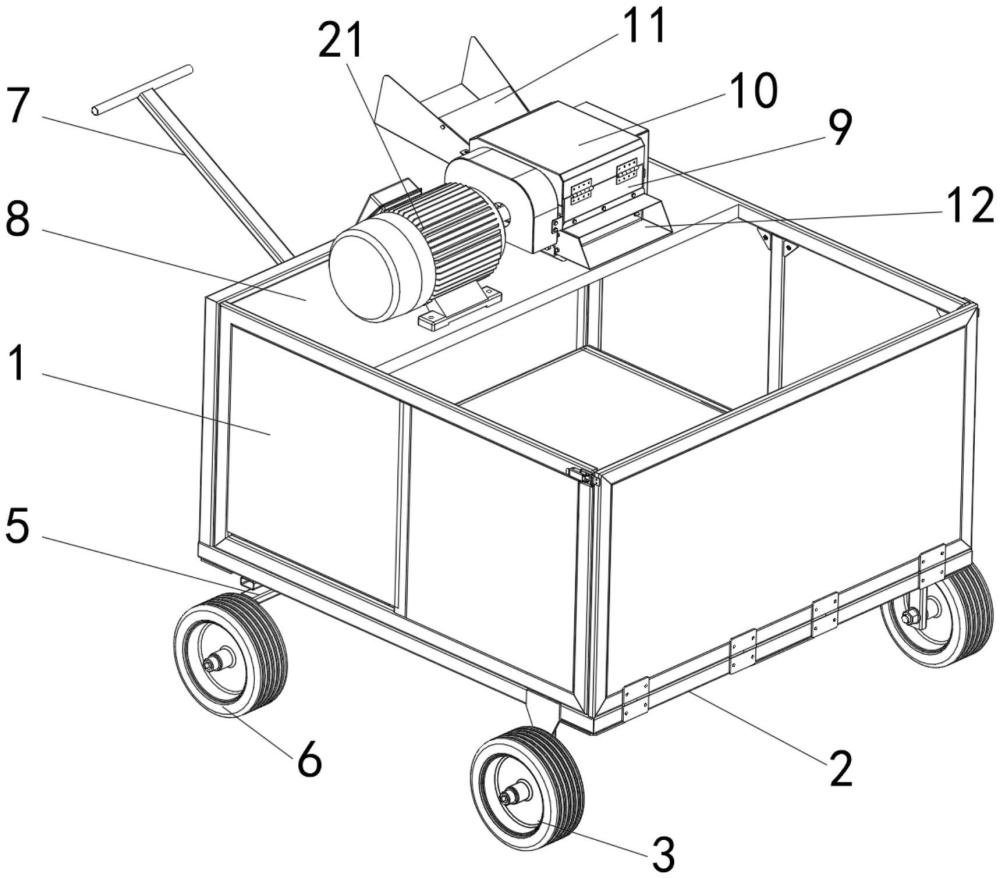

1.一种园林景观垃圾处理装置,包括车厢(1),其特征在于,车厢(1)的底部具有移动机构,车厢(1)的顶部前侧具有安装板(8),安装板(8)与车厢(1)上部内壁固定连接,安装板(8)的顶部安装有粉碎机构;

粉碎机构包括粉碎箱(9)和电机(21),粉碎箱(9)和电机(21)均固定连接在安装板(8)顶部,电机(21)位于粉碎箱(9)的右侧,粉碎箱(9)的前侧壁固定连通有进料斗(11),粉碎箱(9)的后侧壁底部固定连通有出料斗(12),出料斗(12)延伸至安装板(8)后侧,进料斗(11)向前侧上方倾斜,转轴一(13)贯穿粉碎箱(9)的左右侧壁,粉碎箱(9)与转轴一(13)转动连接,转轴一(13)的左端贯穿粉碎箱(9),转轴一(13)的左端固定连接有齿轮一(14),转轴一(13)的右端与电机(21)的输出轴固定连接,转轴一(13)的外壁固定连接有若干个均匀分布的铰刀(15),铰刀(15)位于粉碎箱(9)内部,转轴一(13)的前侧具有两个转轴二(16),转轴二(16)的左右两端分别与粉碎箱(9)的左右内壁转动连接,两个转轴二(16)上下分布,两个转轴二(16)的右端均贯穿粉碎箱(9)的右侧壁并固定连接有齿轮二(18),两个齿轮二(18)相啮合,下方转轴二(16)的左端贯穿粉碎箱(9)的左侧壁并固定连接有齿轮三(19),齿轮三(19)与齿轮一(14)相啮合。

2.根据权利要求1所述的一种园林景观垃圾处理装置,其特征在于,粉碎箱(9)的顶部开口,粉碎箱(9)的顶部具有箱盖(10),箱盖(10)的后侧壁底部与粉碎箱(9)的后侧壁顶部之间通过合页转动连接。

3.根据权利要求1所述的一种园林景观垃圾处理装置,其特征在于,粉碎箱(9)的左右侧壁均固定连接有齿轮箱(20),左侧齿轮箱(20)位于齿轮一(14)和齿轮三(19)的外侧,右侧齿轮箱(20)位于两个齿轮二(18)的外侧,电机(21)的输出轴贯穿右侧的齿轮箱(20),电机(21)的输出轴与齿轮箱(20)转动连接。

4.根据权利要求1所述的一种园林景观垃圾处理装置,其特征在于,移动机构包括固定车架(2)和转向车架(5),固定车架(2)固定连接在车厢(1)底部,固定车架(2)的后侧左右两端均转动连接有移动轮(3),转向车架(5)位于固定车架(2)的前侧下方,支撑轴(4)贯穿转向车架(5)的中部,转向车架(5)的中部转动连接有支撑轴(4),支撑轴(4)与固定车架(2)的底部前侧固定连接,转向车架(5)的左右两端均转动连接有转向轮(6),转向车架(5)的前侧壁中部固定连接有拉杆(7),拉杆(7)向前侧上方延伸。

5.根据权利要求1所述的一种园林景观垃圾处理装置,其特征在于,车厢(1)的后侧具有车门,车门的底部与车厢(1)的后侧壁底部转动连接,车门的左右两侧顶部与车厢(1)的左右侧壁之间安装有锁扣。
