专利号: 202421721846X
申请人: 德州丙田机电科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

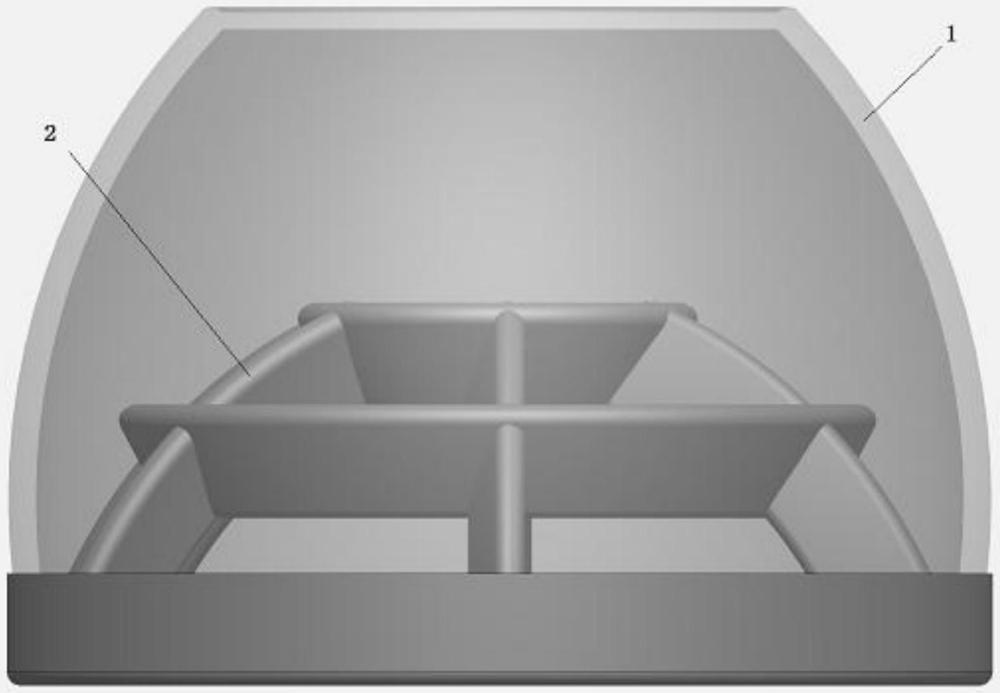

1.离心喷射式两用风叶螺旋桨,其特征在于:包括汇聚导流罩体(1)以及球面离心叶轮(2),所述汇聚导流罩体(1)罩设在所述球面离心叶轮(2)外,用于流体的汇聚,所述球面离心叶轮包括位于中心处的电机轴安装件(21)以及与电机轴安装件(21)同轴心设置,并沿厚度方向设置的至少一个轮毂片(22),所述轮毂片(22)与所述电机轴安装件(21)之间以及相邻轮毂片(22)之间通过若干个叶片(23)连接,并形成球面体结构,叶片(23)之间具有间隔(24)。

2.根据权利要求1所述的离心喷射式两用风叶螺旋桨,其特征在于:轮毂片(22)的直径从内侧向外侧依次增大,最内侧轮毂片(22)的直径大于所述电机轴安装件(21)的外径,以形成球面体结构。

3.根据权利要求2所述的离心喷射式两用风叶螺旋桨,其特征在于:所述轮毂片(22)的数量为两个。

4.根据权利要求3所述的离心喷射式两用风叶螺旋桨,其特征在于:所述轮毂片(22)与叶轮转动平面所在的夹角在15‑50度。

5.根据权利要求1‑4任意一项所述的离心喷射式两用风叶螺旋桨,其特征在于:所述汇聚导流罩体(1)的进流端口径大于出流端口径。

6.根据权利要求5所述的离心喷射式两用风叶螺旋桨,其特征在于:所述汇聚导流罩体(1)为球面导流罩体或锥台导流罩体。
