专利号: 2024217191908
申请人: 淮北领悦新材料科技股份有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

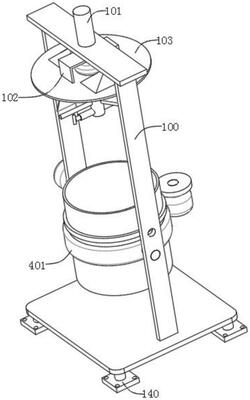

1.一种注塑色母粒烘干箱,其特征在于,包括机架(100),所述机架(100)的顶部设置有烘干机构,所述烘干机构包括电动伸缩杆(101),所述电动伸缩杆(101)通过螺栓固定于机架(100)的上方,所述电动伸缩杆(101)的伸长端设置有升降架(102),所述升降架(102)的下方设置有工作台(103),所述工作台(103)的中间位置设置有马达A(104),所述马达A(104)的转动端设置有往复丝杆(105),所述往复丝杆(105)的外侧设置有升降筒(106),所述升降筒(106)的两端设置有多个电热管(107),所述电热管(107)的一侧设置有斜板(108),所述升降筒(106)的上方设置有伸缩保护罩(109),所述机架(100)的一侧设置有倾倒机构,所述烘干机构的上方设置有吸湿机构,所述倾倒机构的一侧设置有转动机构。

2.根据权利要求1所述的一种注塑色母粒烘干箱,其特征在于,所述倾倒机构包括伺服电机(201),所述伺服电机(201)通过螺栓固定于机架(100)的外壁,所述伺服电机(201)的转动端设置有驱动齿轮(202),所述机架(100)的两侧设置有转轴(203),所述转轴(203)的外侧设置有减速齿轮(204),所述驱动齿轮(202)与减速齿轮(204)啮合。

3.根据权利要求1所述的一种注塑色母粒烘干箱,其特征在于,所述吸湿机构包括防尘网(301),所述防尘网(301)通过螺栓固定于工作台(103)的两侧,所述防尘网(301)的上方设置有风罩(302),所述风罩(302)的一端设置有排气弯管(303),所述排气弯管(303)的一侧设置有风机(304),所述排气弯管(303)的一端设置有吸水盒(305)。

4.根据权利要求2所述的一种注塑色母粒烘干箱,其特征在于,所述转动机构包括转动环(401),所述转动环(401)焊接于转轴(203)的一端,所述转动环(401)的外壁设置有马达B(402),所述转动环(401)的内壁设置有储料箱(404),所述储料箱(404)的外壁设置有齿条(403),所述马达B(402)的转动端与齿条(403)啮合。

5.根据权利要求1所述的一种注塑色母粒烘干箱,其特征在于,所述升降筒(106)的一端设置有双轴电动推杆(120),所述双轴电动推杆(120)的两端设置有刮板(130)。

6.根据权利要求5所述的一种注塑色母粒烘干箱,其特征在于,所述工作台(103)的下方设置有限位滑杆(110),所述限位滑杆(110)的一端与双轴电动推杆(120)固定连接。

7.根据权利要求1所述的一种注塑色母粒烘干箱,其特征在于,所述机架(100)的下方设置有多个固定架(140)。
