专利号: 2024217138925
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

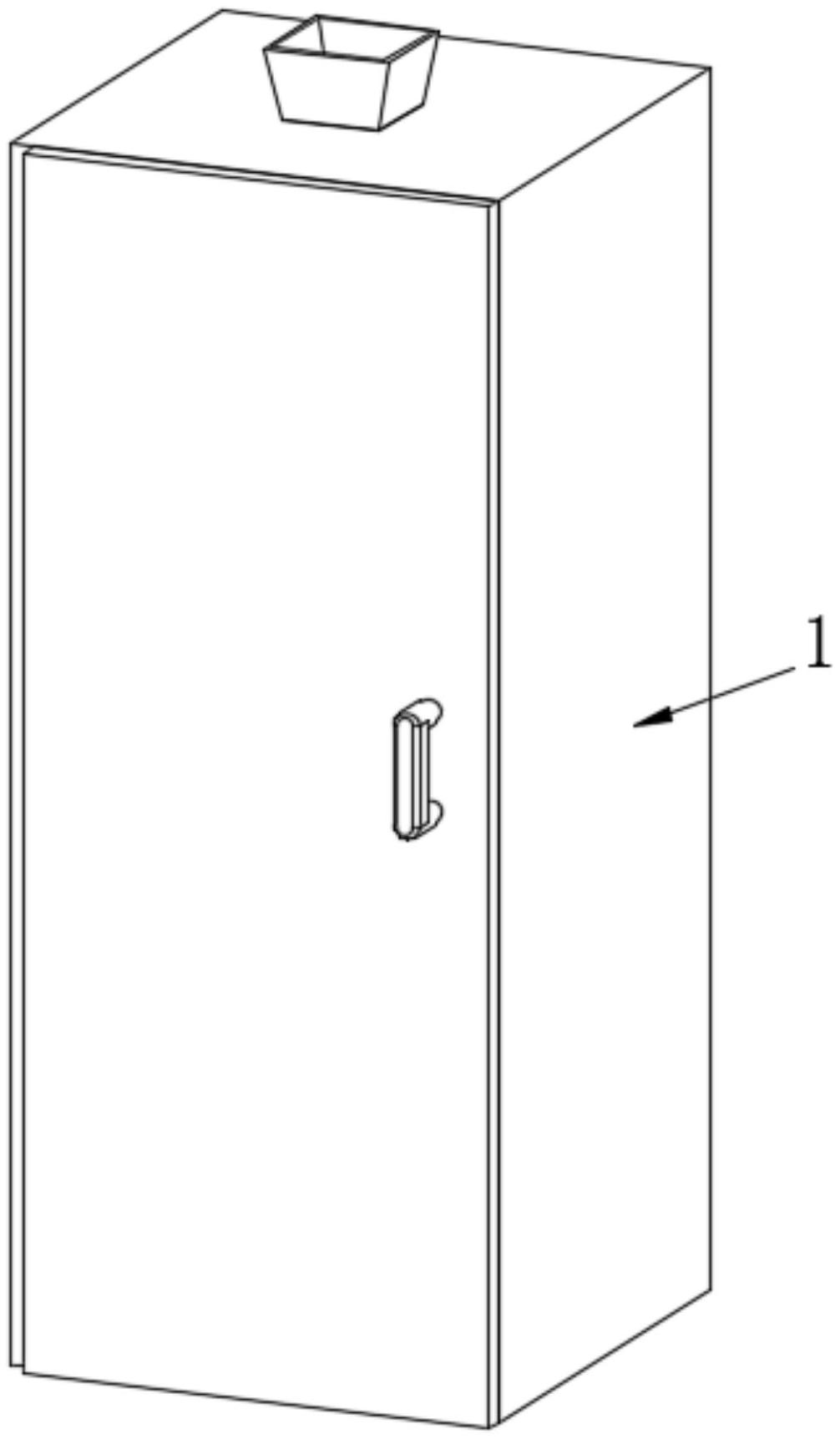

1.一种服装制造用的纽扣分拣装置,包括整体组件(1),其特征在于:所述整体组件(1)包括外框(10),所述外框(10)上表面固定连接有进料口(11),所述进料口(11)与外框(10)连通,所述外框(10)内部固定连接有驱动组件(2),所述驱动组件(2)包括电机(20),所述电机(20)与外框(10)内部上表面固定连接,所述电机(20)输出轴固定连接有偏心轮(21),所述驱动组件(2)转动连接有筛选组件(3),所述筛选组件(3)用于筛选纽扣,所述筛选组件(3)包括固定块(31),所述固定块(31)与外框(10)固定连接,所述固定块(31)设有凹槽,所述凹槽处滑动连接有滑块(32),所述滑块(32)固定连接有框架(30),所述固定块(31)用于支撑与固定筛选组件(3)。

2.根据权利要求1所述的服装制造用的纽扣分拣装置,其特征在于:所述外框(10)一侧固定连接有合页,所述合页的另一端固定连接有活动门(12),所述活动门(12)表面固定连接有握把一(13),所述握把一(13)便于开合活动门(12)。

3.根据权利要求1所述的服装制造用的纽扣分拣装置,其特征在于:所述偏心轮(21)转动连接有运动杆(22),所述运动杆(22)与框架(30)滑动连接,所述偏心轮(21)带动运动杆(22)上下运动,所述运动杆(22)远离偏心轮(21)的一端固定连接有挡块(23),所述挡块(23)用于防止运动杆(22)掉落,所述运动杆(22)表面设有滑槽(24),所述滑槽(24)内固定连接有滑杆(25),所述滑杆(25)的一端固定连接有弹簧(26),所述滑杆(25)滑动连接有筛网(34)槽(33)。

4.根据权利要求3所述的服装制造用的纽扣分拣装置,其特征在于:所述筛网(34)槽(33)滑动连接有筛网(34),所述筛网(34)用于筛选不同大小的纽扣,所述筛网(34)的一侧固定连接有握把二(35),所述握把二(35)便于从筛网(34)槽(33)中取出筛网(34)。
