专利号: 2024217048702
申请人: 襄阳群诚玻璃钢制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

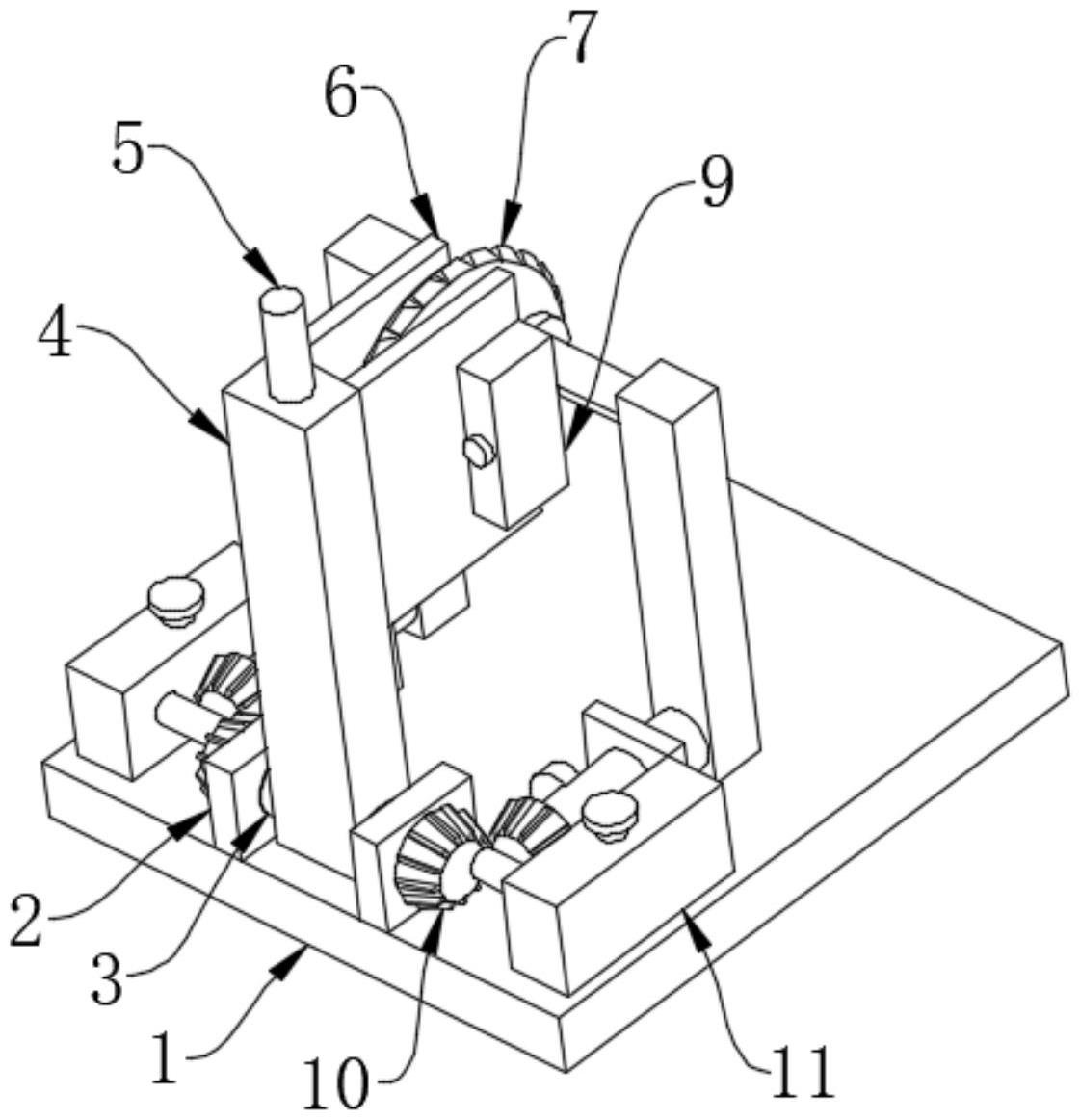

1.一种玻璃钢生产用玻璃纤维边角切割设备,包括底座(1),其特征在于:所述底座(1)的顶部固定连接有连接块(2),所述连接块(2)的内侧转动且贯穿连接有扭簧杆(3),所述扭簧杆(3)的外部固定连接有固定杆(4),所述固定杆(4)的顶部固定连接有手持杆(5),所述固定杆(4)的上端侧边固定连接有限位板(6),所述限位板(6)的内侧设置有锯片(7),所述锯片(7)固定连接在电动转杆(8)的外部,所述电动转杆(8)的侧边转动且电性连接有电机(9),所述底座(1)上设置有清理装置(10)和润滑装置(11);

所述清理装置(10)包括锥齿轮一(101),所述锥齿轮一(101)的侧边设置有锥齿轮二(102),所述锥齿轮二(102)的侧边固定连接有传动杆(103),所述传动杆(103)的外部转动连接有固定块(104),所述传动杆(103)远离锥齿轮二(102)的一侧外部固定连接有连接杆(105),所述连接杆(105)的上端侧边固定连接有橡胶杆(106),所述橡胶杆(106)远离连接杆(105)的一侧转动连接有清理刷(107)。

2.根据权利要求1所述的一种玻璃钢生产用玻璃纤维边角切割设备,其特征在于,所述锯片(7)的材质为强度高的合金钢,所述电机(9)固定连接在其中一侧限位板(6)的侧边。

3.根据权利要求2所述的一种玻璃钢生产用玻璃纤维边角切割设备,其特征在于,所述锥齿轮一(101)的侧边固定连接有扭簧杆(3),所述锥齿轮一(101)与锥齿轮二(102)啮合。

4.根据权利要求3所述的一种玻璃钢生产用玻璃纤维边角切割设备,其特征在于,所述固定块(104)固定连接在底座(1)的顶部,所述橡胶杆(106)的材质为延展性强的软橡胶。

5.根据权利要求4所述的一种玻璃钢生产用玻璃纤维边角切割设备,其特征在于,所述润滑装置(11)包括凸轮(111),所述底座(1)的顶部两侧固定连接有弹性储存瓶(112),所述弹性储存瓶(112)的侧边固定连接有喷油管(113)。

6.根据权利要求5所述的一种玻璃钢生产用玻璃纤维边角切割设备,其特征在于,所述凸轮(111)固定连接在传动杆(103)的侧边,所述凸轮(111)的形状设置为弧形。

7.根据权利要求6所述的一种玻璃钢生产用玻璃纤维边角切割设备,其特征在于,所述弹性储存瓶(112)固定连接在底座(1)的顶部,所述弹性储存瓶(112)的材质为延展性强的软橡胶。
