专利号: 2024217030253
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

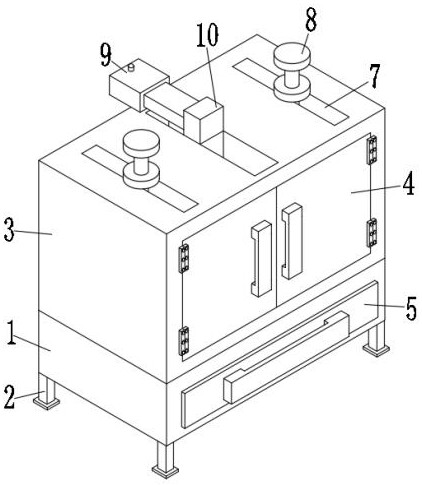

1.一种光学玻璃的分切机,其特征在于:包括固定箱(1),固定箱(1)的底部设置有底座(2),固定箱(1)的顶部竖直固定设置有机体(3),机体(3)的一侧表面通过合页活动安装有箱门(4),固定箱(1)的一侧表面水平设置用于储存废料的抽屉(5),机体(3)的内部顶部水平活动设置有可移动的支架(6),机体(3)的顶部表面水平开设有多组滑槽(7),支架(6)的顶部中心位置竖直向上固定连接有延伸杆(10),支架(6)的内部通过轴承水平活动设置有螺纹杆(11),支架(6)的一侧表面水平设置有带动螺纹杆(11)进行转动的电机(12),螺纹杆(11)的外表面水平活动设置有可移动的杆套(13),固定箱(1)的内部底部表面水平设置有工作台(19),固定箱(1)的内部底部两侧竖直固定安装有第二气缸(20)。

2.根据权利要求1所述的一种光学玻璃的分切机,其特征在于:所述抽屉(5)的一端水平延伸至固定箱(1)的内部,机体(3)的内部为中空的矩形结构,机体(3)顶部表面两侧滑槽(7)顶部竖直设置有带动支架(6)上下移动的第一气缸(8)。

3.根据权利要求1所述的一种光学玻璃的分切机,其特征在于:所述延伸杆(10)的顶部穿过对应滑槽(7)内部,机体(3)的顶部一端中心位置水平固定安装有带动支架(6)移动的电动伸缩杆(9),电动伸缩杆(9)的一端与延伸杆(10)顶部固定连接,支架(6)的整体为开口向下的凹形。

4.根据权利要求1所述的一种光学玻璃的分切机,其特征在于:所述杆套(13)的底部水平固定连接有承托架(14),承托架(14)内部水平设置有转动组件,转动组件外表面设置有刀片(15),承托架(14)底部表面两侧开设有圆槽,每组圆槽的内部竖直固定连接有弹簧(17)。

5.根据权利要求4所述的一种光学玻璃的分切机,其特征在于:每组所述弹簧(17)底部竖直固定连接有活动架(16),每组活动架(16)整体为T形,每组活动架(16)底部通过轴承活动设置有滚轮(18)。

6.根据权利要求1所述的一种光学玻璃的分切机,其特征在于:所述工作台(19)顶部为网状的钢丝组成,抽屉(5)与固定箱(1)的内部相连通,每组第二气缸(20)的一侧水平设置有对玻璃进行限位的限位板(21),每组限位板(21)水平位于工作台(19)顶部表面上方,每组限位板(21)整体为水平的L形。
