专利号: 2024217020694
申请人: 焦作市诚恩机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

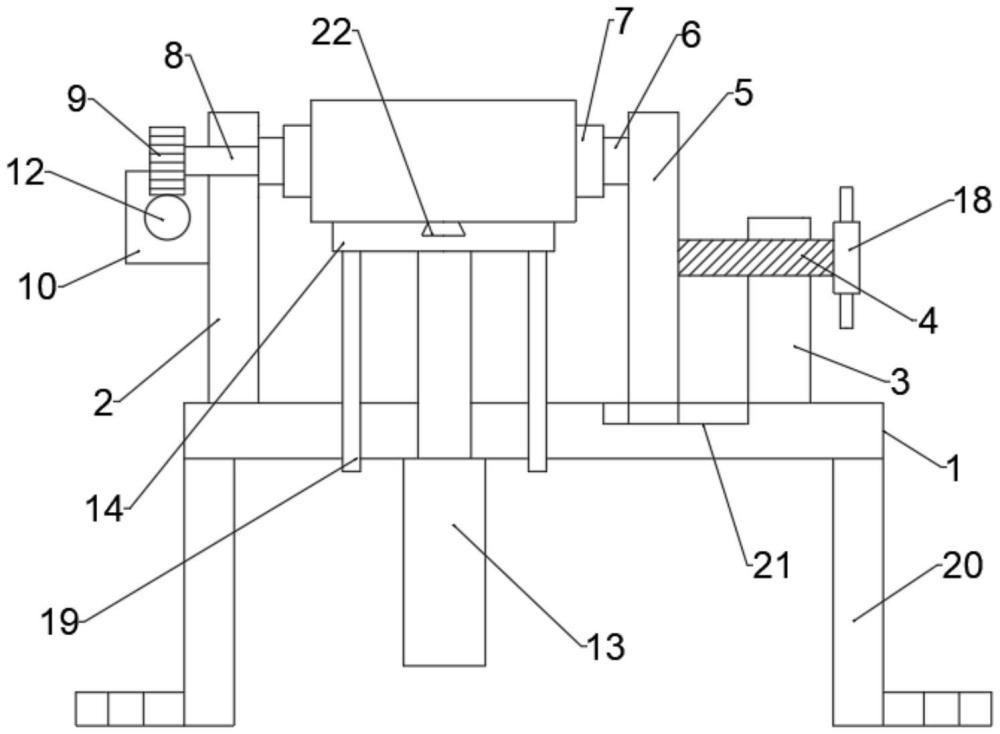

1.一种机械加工用可调式铣床,包括底板(1),其特征在于:所述底板(1)的上侧固定连接有固定板(2),所述底板(1)的上侧固定连接有位于固定板(2)右方的立板(3),所述立板(3)的外壁贯穿并螺纹连接有螺杆(4),所述螺杆(4)的左端转动连接有移动板(5),所述固定板(2)与移动板(5)相对的一侧均转动连接有转轴(6),两个所述转轴(6)相对的一侧均固定连接有辅助夹板(7),位于左侧转轴(6)的左端固定连接有贯穿固定板(2)的连接杆(8),所述连接杆(8)的左端固定连接有蜗轮(9),所述固定板(2)的左侧固定连接有两个前后分布的连接板(10),两个所述连接板(10)之间转动连接有与蜗轮(9)相啮合的蜗杆(12),所述蜗杆(12)通过安装于前侧连接板(10)前端面的电机(11)驱动;

所述底板(1)的下侧安装有第一电动伸缩杆(13),所述第一电动伸缩杆(13)的输出端贯穿底板(1)并固定连接有支撑板(14),所述支撑板(14)的上端面固定连接有两个前后分布的竖板(15),两个所述竖板(15)相背的一侧均安装有第二电动伸缩杆(17),两个所述第二电动伸缩杆(17)的输出端分别贯穿两个竖板(15)并固定连接有主夹板(16)。

2.根据权利要求1所述的一种机械加工用可调式铣床,其特征在于:所述底板(1)的上端面开设有第一滑槽(21),所述移动板(5)通过第一滑槽(21)滑动连接于底板(1)的上端面。

3.根据权利要求1所述的一种机械加工用可调式铣床,其特征在于:所述支撑板(14)的上端面开设有第二滑槽(22),两个所述主夹板(16)通过第二滑槽(22)滑动连接于支撑板(14)的上端面。

4.根据权利要求1所述的一种机械加工用可调式铣床,其特征在于:所述支撑板(14)的下端面固定连接有两个贯穿底板(1)并与其滑动连接的滑杆(19)。

5.根据权利要求1所述的一种机械加工用可调式铣床,其特征在于:两个所述主夹板(16)相对的一侧与两个辅助夹板(7)相对的一侧均设有防滑纹。

6.根据权利要求1所述的一种机械加工用可调式铣床,其特征在于:所述螺杆(4)的右侧固定连接有手轮(18)。

7.根据权利要求1所述的一种机械加工用可调式铣床,其特征在于:所述底板(1)的下端固定连接有两个左右分布的安装架(20)。
