专利号: 2024216780021
申请人: 青岛一点塑料焊接设备有限责任公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

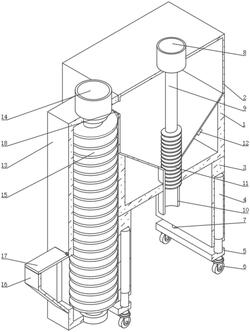

1.一种塑料挤出设备的进料辅助装置,包括支撑架(1),其特征在于:所述支撑架(1)的顶部固定连接有储料壳(2),所述支撑架(1)的底部固定连接有固定板(3),所述固定板(3)的数量为两个,两个所述固定板(3)的底部均开设有凹槽,两个凹槽的内壁顶部均固定连接有同步电动液压推杆(4),两个所述同步电动液压推杆(4)的底端均固定连接有底板(5),两个所述底板(5)的底部均固定连接有刹车轮(6),所述储料壳(2)的顶部固定连接有第一轴承,且第一轴承的内部穿设有第一转轴(9),所述第一转轴(9)的表面固定连接有第一螺旋叶片(11),所述储料壳(2)的顶部固定连接有第一固定架,且第一固定架上固定连接有第一电机(8),所述第一电机(8)的输出轴与第一转轴(9)的一端固定连接,所述储料壳(2)的底部固定连接有排料筒(10),所述第一螺旋叶片(11)的活动连接在排料筒(10)的内部,所述储料壳(2)的底部设置有振动电机(12),所述储料壳(2)的侧面固定连接有输料壳(13),所述输料壳(13)的相对内壁上均设置有第二轴承,两个第二轴承的内部穿设有同一个第二转轴,且第二转轴的表面固定连接有第二螺旋叶片(15),所述输料壳(13)的顶部固定连接有第二固定架,且第二固定架上固定连接有第二电机(14),所述第二电机(14)的输出轴与第二转轴的一端固定连接,所述输料壳(13)的侧面固定连接有投料壳(16)。

2.根据权利要求1所述的一种塑料挤出设备的进料辅助装置,其特征在于:所述底板(5)的顶部固定连接有限位杆(7),所述固定板(3)的底部开设有限位孔,所述限位杆(7)活动连接在限位孔的内部。

3.根据权利要求1所述的一种塑料挤出设备的进料辅助装置,其特征在于:所述投料壳(16)的顶部通过合页活动连接有盖板(17),所述盖板(17)的顶部设置有把手(19)。

4.根据权利要求1所述的一种塑料挤出设备的进料辅助装置,其特征在于:所述储料壳(2)与输料壳(13)的相对面上开设有同一个导料口(18)。

5.根据权利要求1所述的一种塑料挤出设备的进料辅助装置,其特征在于:所述输料壳(13)的表面设置有操作面板(20)。
