专利号: 2024216743709
申请人: 蚌埠朵朵鲜农业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

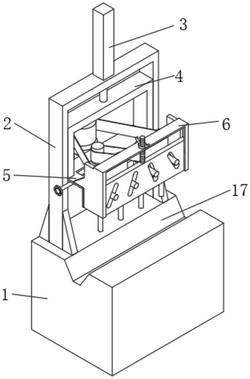

1.一种香菇点种用打孔装置,其特征在于,包括底座(1):所述底座(1)的顶部固定连接有固定架(2),所述固定架(2)的顶部固定安装有液压缸(3),所述液压缸(3)的输出端贯穿至固定架(2)的内腔并固定连接有连接架(4),所述连接架(4)的底部固定连接有壳体一(5),所述壳体一(5)的右侧固定连接有壳体二(6),所述壳体一(5)与壳体二(6)之间设置有四个等间距分布的钻头座(7),所述钻头座(7)的顶部转动连接有从动带轮(8),所述从动带轮(8)的底部固定连接有贯穿至钻头座(7)底部的钻头(9),所述钻头座(7)与壳体二(6)之间设置有调节组件一(10),所述壳体一(5)的顶部开设有矩形孔二(11),所述矩形孔二(11)的内腔滑动连接有工字型滑块二(12),所述工字型滑块二(12)的顶部安装有可转动的张紧轮(13),所述壳体一(5)的左侧固定安装有电机(14),所述电机(14)的输出轴固定安装有主动带轮(15),所述主动带轮(15)、四个从动带轮(8)与张紧轮(13)通过皮带传动连接,所述壳体一(5)与工字型滑块二(12)之间设置有调节组件二(16)。

2.根据权利要求1所述的一种香菇点种用打孔装置,其特征在于,所述调节组件一(10)包括滑动连接在壳体二(6)内腔的活动板(101),所述活动板(101)的一侧开设有四个斜槽(102),所述钻头座(7)的一侧固定连接有滑动销(103),所述滑动销(103)滑动连接在斜槽(102)的内腔。

3.根据权利要求2所述的一种香菇点种用打孔装置,其特征在于,所述活动板(101)的顶部固定连接有螺纹杆(104),所述螺纹杆(104)的顶部贯穿至壳体二(6)的顶部并在表面螺纹连接有螺纹套一(105),所述螺纹套一(105)转动连接在壳体二(6)的顶部。

4.根据权利要求3所述的一种香菇点种用打孔装置,其特征在于,所述壳体二(6)内腔的两侧均开设有供活动板(101)滑动的导向槽(106)。

5.根据权利要求4所述的一种香菇点种用打孔装置,其特征在于,所述壳体一(5)的一侧开设有矩形孔一(107),所述钻头座(7)的一侧固定连接有滑动连接在矩形孔一(107)内腔的工字型滑块一(108)。

6.根据权利要求5所述的一种香菇点种用打孔装置,其特征在于,所述调节组件二(16)包括固定连接在壳体一(5)内腔顶部的两个基块(161),两个所述基块(161)之间转动连接有螺纹柱(162),所述螺纹柱(162)的表面螺纹连接有螺纹套二(163),所述螺纹套二(163)的顶部与工字型滑块二(12)固定连接,所述螺纹柱(162)的一端贯穿至壳体一(5)的外侧。

7.根据权利要求6所述的一种香菇点种用打孔装置,其特征在于,所述底座(1)的顶部开设有限制槽(17)。
