专利号: 2024216561838
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

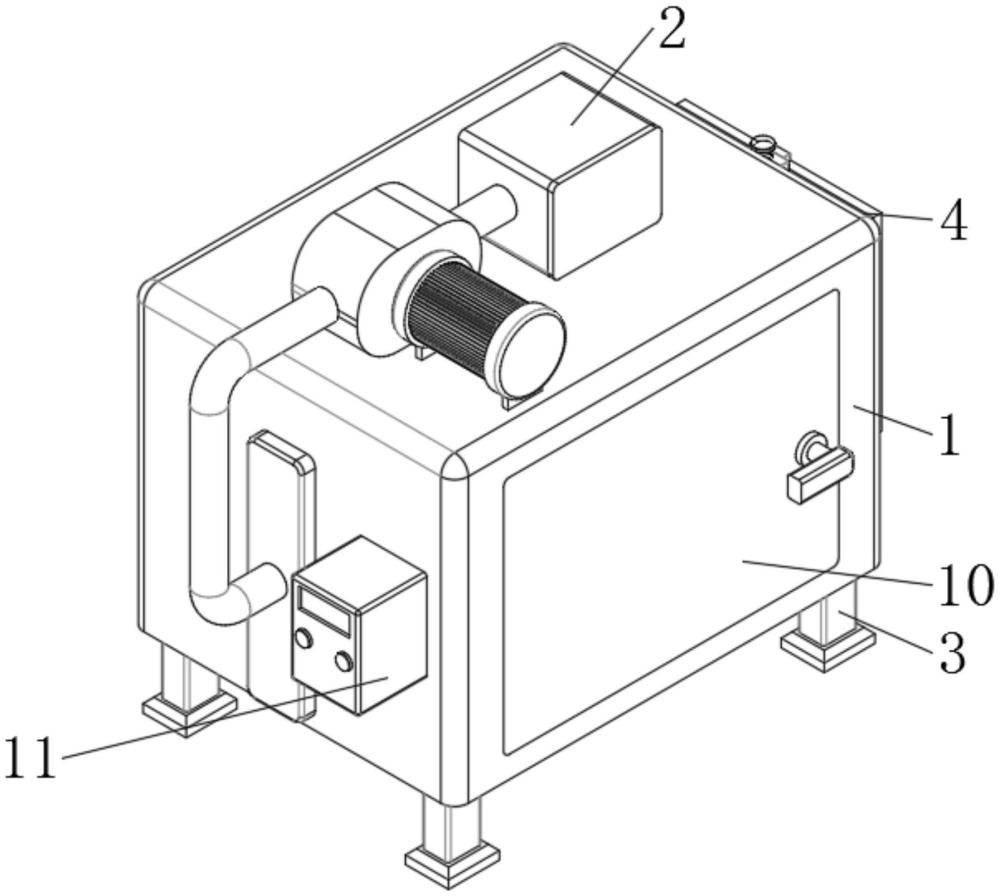

1.一种烘焙食品降温装置,包括降温仓(1),其特征在于:所述降温仓(1)的顶部安装有降温装置(2),所述降温仓(1)的底部固定安装有支腿(3),所述降温仓(1)的前侧安装有单开门(10),所述降温仓(1)的左侧安装有控制器(11),所述降温仓(1)的右侧安装有吸风机构(4),所述降温仓(1)内腔的后侧安装有温度感应器(5),所述降温仓(1)的内腔安装有放置组件(6),所述降温装置(2)包括净化装置(201)、风力机构(202)、第一管道(203)、第二管道(204)和出风盘(205),所述净化装置(201)安装于降温仓(1)的顶部,所述风力机构(202)安装于降温仓(1)的顶部,所述净化装置(201)的左侧与风力机构(202)的右侧通过第一管道(203)固定连通,所述出风盘(205)安装于降温仓(1)的左侧,所述出风盘(205)的左侧与风力机构(202)的左侧通过第一管道(203)固定连通,所述第二管道(204)的一端均固定安装于出风盘(205)的右侧,所述第二管道(204)的另一端均安装于降温仓(1)内腔的左侧,所述净化装置(201)包括净化箱(2011)、维修门(2012)、第二滑动槽(2013)和活性炭吸附板(2014),所述净化箱(2011)的底部固定安装于降温仓(1)的顶部,所述维修门(2012)安装于净化箱(2011)的前侧,所述净化箱(2011)的右侧开设有进风口(8),所述第二滑动槽(2013)的底部固定安装于净化箱(2011)的内壁,所述活性炭吸附板(2014)活动安装于第二滑动槽(2013)的内腔。

2.如权利要求1所述的一种烘焙食品降温装置,其特征在于:所述吸风机构(4)包括壳体(401)、第一电机(402)、第一扇叶(403)和连接杆(404),所述壳体(401)的左侧与降温仓(1)的右侧固定连通,所述第一扇叶(403)固定安装于第一电机(402)的输出端,所述第一电机(402)的表面与壳体(401)的内壁通过连接杆(404)固定连接,所述壳体(401)的右侧安装有防尘网(7)。

3.如权利要求1所述的一种烘焙食品降温装置,其特征在于:所述放置组件(6)包括竖杆(601)、横杆(602)、第一滑动槽(603)和放置框(604),所述竖杆(601)的底部固定安装于降温仓(1)内腔的底部,所述横杆(602)的底部固定安装于竖杆(601)的顶部,所述第一滑动槽(603)的底部固定安装于竖杆(601)的表面,所述放置框(604)活动安装于第一滑动槽(603)的内腔。

4.如权利要求1所述的一种烘焙食品降温装置,其特征在于:所述风力机构(202)包括第二电机(2021)、第二扇叶(2022)和风箱(2023),所述风箱(2023)的底部固定安装于降温仓(1)的顶部,所述第二扇叶(2022)固定安装于第二电机(2021)的输出端,所述第二扇叶(2022)安装于风箱(2023)的内腔,所述第二电机(2021)安装于风箱(2023)的前侧,所述第二电机(2021)的底部固定安装于降温仓(1)的顶部。

5.如权利要求2所述的一种烘焙食品降温装置,其特征在于:所述防尘网(7)的左侧安装于壳体(401)的右侧,所述防尘网(7)的顶部安装有定位销(9),所述定位销(9)包括定位块(901)、定位杆(902)、定位圈(903)和弹簧(904),所述定位块(901)的底部固定安装于防尘网(7)的顶部,所述定位圈(903)的底部固定安装于壳体(401)的顶部,所述定位块(901)的一端活动安装于定位圈(903)的内腔,所述定位杆(902)的一端通过定位圈(903)的顶部活动安装于定位块(901)的内腔,所述弹簧(904)的一端固定安装于定位杆(902)的另一端,所述弹簧(904)的另一端固定安装于定位圈(903)的顶部,所述弹簧(904)套设于定位杆(902)的表面。
