专利号: 2024216539232
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

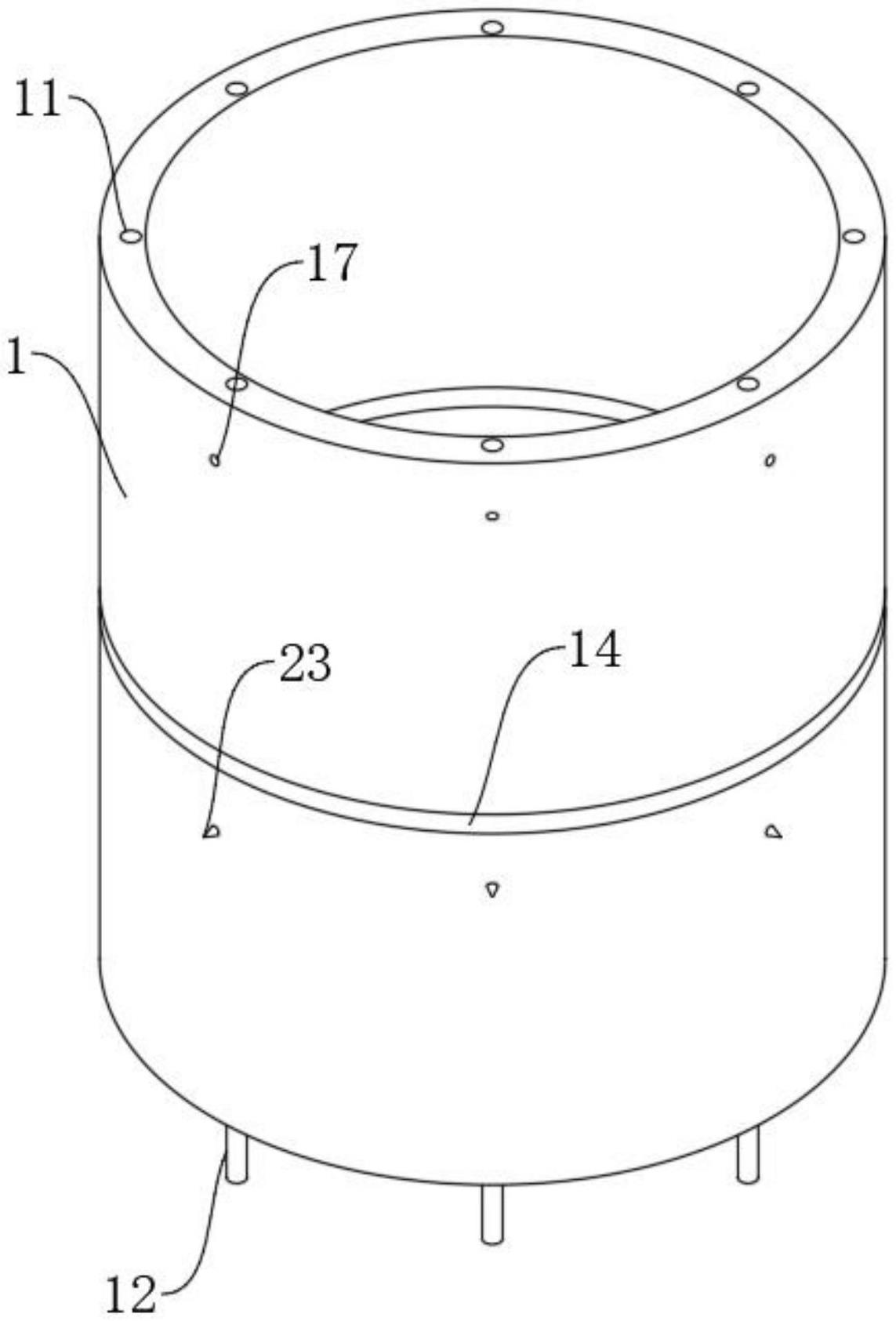

1.一种市政工程的地下沉井,包括井筒(1)和加固组件(2),其特征在于:所述井筒(1)的顶部开设有若干定位槽(11),所述井筒(1)的底部固定连接有若干与定位槽(11)相适配的定位柱(12),所述井筒(1)位于定位槽(11)的一侧开设有空腔(13),所述加固组件(2)设在空腔(13)内;

所述加固组件(2)包括活动板(21)、导向块(22)、加固杆(23)和弹簧(24),所述活动板(21)滑动安装在空腔(13)内,所述导向块(22)和加固杆(23)分别固定连接在活动板(21)的两侧,所述导向块(22)滑动贯穿至定位槽(11)内,所述加固杆(23)滑动贯穿至井筒(1)的外侧壁,所述弹簧(24)固定连接在活动板(21)靠近加固杆(23)的一端。

2.根据权利要求1所述的一种市政工程的地下沉井,其特征在于:相邻所述井筒(1)之间抵接有密封垫圈(14),所述密封垫圈(14)为橡胶圈。

3.根据权利要求1所述的一种市政工程的地下沉井,其特征在于:所述井筒(1)的内部开设有与定位槽(11)相连通的第一穿孔(15)。

4.根据权利要求3所述的一种市政工程的地下沉井,其特征在于:所述定位柱(12)的内部开设有与第一穿孔(15)相适配的第二穿孔(16)。

5.根据权利要求1所述的一种市政工程的地下沉井,其特征在于:所述导向块(22)远离活动板(21)的一侧设有斜角,所述斜角朝向定位槽(11)的开口方向倾斜布置。

6.根据权利要求1所述的一种市政工程的地下沉井,其特征在于:所述井筒(1)的外圆周上开设有若干环形分布的通孔(17),所述加固杆(23)穿设在通孔(17)内。
