专利号: 2024216468059
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

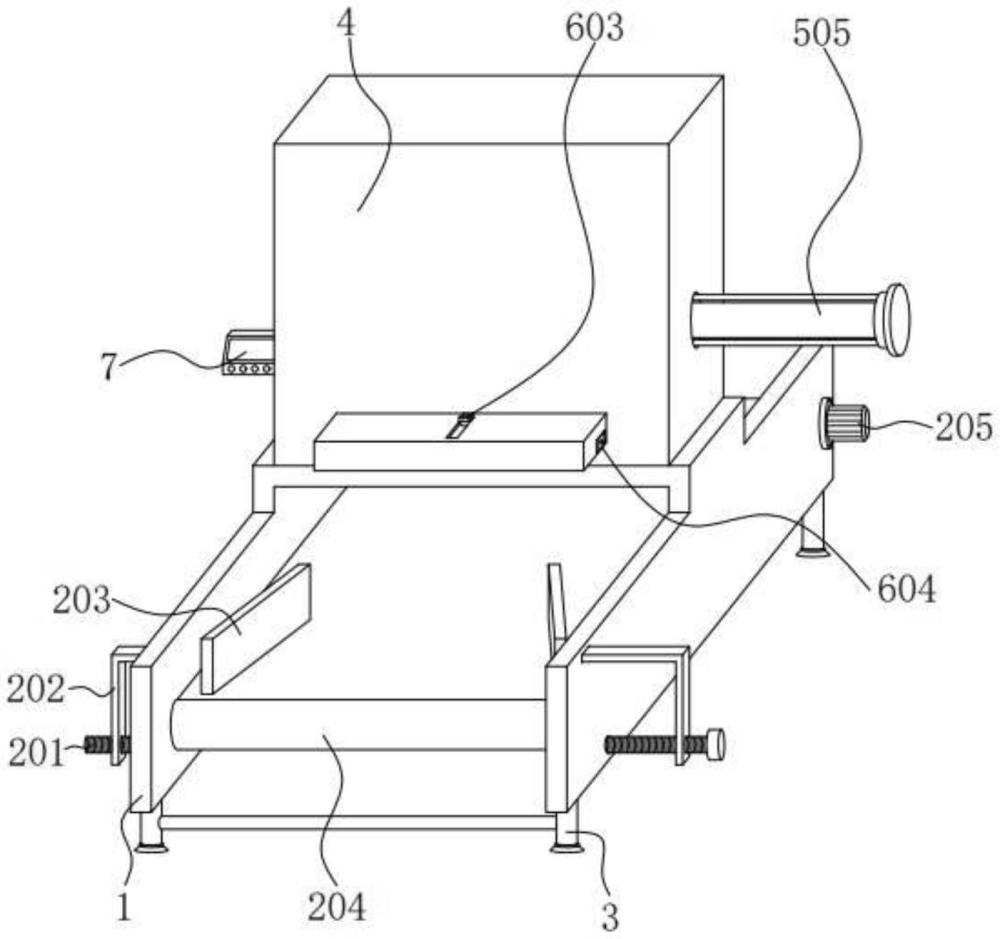

1.一种肉食品加工原料分割装置,包括支撑架(1),其特征在于:所述支撑架(1)的底部四角均安装有支撑腿(3),所述支撑架(1)的顶部安装有顶壳(4),所述肉食品加工原料分割装置还包括:上料装置(2),安装于所述支撑架(1)的内部;

切割装置(5),安装于所述顶壳(4)的内部;

清洁装置(6),设置于所述顶壳(4)的内部;

其中,所述上料装置(2)将肉食品运送到切割装置(5)下方,所述切割装置(5)对肉食品进行切割,所述清洁装置(6)对切割装置(5)进行清洁。

2.根据权利要求1所述的一种肉食品加工原料分割装置,其特征在于:所述顶壳(4)的外壁安装有控制面板(7)。

3.根据权利要求1所述的一种肉食品加工原料分割装置,其特征在于:所述上料装置(2)包括:双头螺柱(201),通过轴承转动连接于所述支撑架(1)的内部;

弯板(202),设置两个,均螺纹连接于所述双头螺柱(201)的外壁,且与所述支撑架(1)的内部活动连接;

限位板(203),设置两个,分别安装于两个所述弯板(202)的内侧;

输送机构(204),通过轴承转动连接于所述支撑架(1)的内部;

伺服电机(205),可拆卸连接于所述支撑架(1)的外壁,且与所述输送机构(204)的一侧可拆卸连接,所述伺服电机(205)与控制面板(7)电连接;

其中,转动所述双头螺柱(201)通过弯板(202)对限位板(203)位置调整,所述限位板(203)让肉食品处于输送机构(204)的中心位置,所述伺服电机(205)带动输送机构(204)工作,所述输送机构(204)带动肉食品移动。

4.根据权利要求1所述的一种肉食品加工原料分割装置,其特征在于:所述切割装置(5)包括:圆杆(501),设置两个,均安装于所述顶壳(4)的内部;

滑板(502),活动连接于两个所述圆杆(501)的外壁;

限位杆(503),活动连接于所述滑板(502)的内部;

连接板(504),安装于所述限位杆(503)的外壁;

液压缸(505),可拆卸连接于所述连接板(504)的一侧,且与所述顶壳(4)的内部可拆卸连接,所述液压缸(505)与控制面板(7)电连接;

切割刀(506),安装于所述滑板(502)的正面;

其中,所述液压缸(505)工作时通过连接板(504)带动限位杆(503)移动,所述限位杆(503)通过滑板(502)带动切割刀(506)向下移动,所述切割刀(506)对肉食品切割。

5.根据权利要求1所述的一种肉食品加工原料分割装置,其特征在于:所述清洁装置(6)包括:弹簧(601),设置两个,安装于所述顶壳(4)的内部;

清洁刮板(602),设置两个,均活动连接于所述顶壳(4)的内部,且分别与两个所述弹簧(601)的一端相固接,两个所述清洁刮板(602)均与切割刀(506)的外壁相抵紧;

推手(603),设置两个,分别安装于两个所述清洁刮板(602)的上方;

收集盒(604),设置两个,均安装于所述顶壳(4)的内部,且分别与两个所述清洁刮板(602)的底部相贴合;

其中,所述推手(603)带动清洁刮板(602)移动,所述清洁刮板(602)对弹簧(601)压缩,同时所述清洁刮板(602)将底部堆积的肉末刮除到收集盒(604)的内部。
