专利号: 2024216356320
申请人: 宿迁宏雁针织股份有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

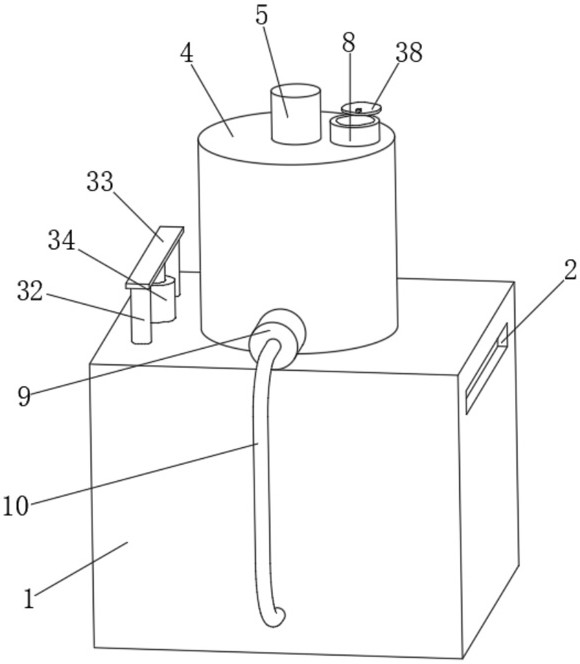

1.一种高效针织品染色设备,包括染槽(1),其特征在于:所述染槽(1)两侧的表面均开设有送料口(2),所述染槽(1)的内侧设置有若干个导料辊(3),所述染槽(1)的顶部固定连接有搅拌罐(4),所述搅拌罐(4)的顶部固定连接有电机(5),所述电机(5)的输出端贯穿至搅拌罐(4)的内部并固定连接有搅拌轴(6),所述搅拌轴(6)的表面固定连接有若干个搅拌叶(7),所述搅拌罐(4)的顶部连通有投料口(8),所述染槽(1)顶部的前侧固定连接有增压泵(9),所述增压泵(9)的输入端贯穿至搅拌罐(4)的内部并与其连通,所述增压泵(9)的输出端连通有压料管(10),所述压料管(10)的底端贯穿至染槽(1)的内部并连通有圆座(11),所述圆座(11)与染槽(1)的底壁固定连接,所述圆座(11)的表面开设有转槽(12),所述转槽(12)的内部固定连接有轴承(13),所述轴承(13)的内部固定连接有转杆(14),所述转杆(14)的顶端延伸至圆座(11)的顶部,所述转杆(14)底端的表面固定连接有若干个下旋叶(15),所述下旋叶(15)位于圆座(11)的内部,所述转杆(14)顶端的表面固定连接有若干个上旋叶(16),所述圆座(11)的左侧连通有排料口(17)。

2.根据权利要求1所述的一种高效针织品染色设备,其特征在于:所述染槽(1)的后侧设置有循环泵(18),所述循环泵(18)的输入端贯穿至染槽(1)的内部并与其连通,所述染槽(1)的后侧固定连接有连接板(19),所述连接板(19)的顶部固定连接有滤槽(20),所述循环泵(18)的输出端连通有循环管(21),所述循环管(21)的顶端与滤槽(20)连通,所述滤槽(20)的底端连通有回流管(39),所述回流管(39)贯穿至染槽(1)的内部并与其连通,所述滤槽(20)的内部设置有滤网(22)。

3.根据权利要求2所述的一种高效针织品染色设备,其特征在于:所述滤槽(20)的内部固定连接有环形圈(23),所述滤网(22)外侧的表面固定连接有连接圈(24),所述连接圈(24)与环形圈(23)贴合,所述连接圈(24)与滤槽(20)的内壁滑动连接,所述连接圈(24)顶部的两侧均固定连接有连接杆(25),所述连接杆(25)的顶部固定连接有拉杆(26)。

4.根据权利要求1所述的一种高效针织品染色设备,其特征在于:所述染槽(1)内壁的两侧均开设有滑槽(27),所述滑槽(27)的内侧滑动连接有滑块(28),所述滑块(28)的内侧转动连接有上压辊(29),所述染槽(1)的内侧转动连接有下压辊(30)。

5.根据权利要求4所述的一种高效针织品染色设备,其特征在于:所述滑块(28)的顶部固定连接有调节板(31),所述调节板(31)顶部的两端均固定连接有调节柱(32),所述调节柱(32)均贯穿至染槽(1)的顶部并与其滑动连接,所述调节柱(32)的顶端固定连接有顶板(33),所述染槽(1)顶部的左侧固定连接有电动伸缩杆(34),所述电动伸缩杆(34)的顶端与顶板(33)的底面固定连接。

6.根据权利要求1所述的一种高效针织品染色设备,其特征在于:所述投料口(8)的表面开设有轴槽(35),所述轴槽(35)的内部转动连接有插轴(36),所述轴槽(35)和插轴(36)的底部直径均大于顶部,所述插轴(36)的顶端延伸至投料口(8)的顶部并固定连接有防脱块(37),所述插轴(36)顶端的表面套设有盖板(38)。
