专利号: 2024216318579
申请人: 山东晟博安装工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-04
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

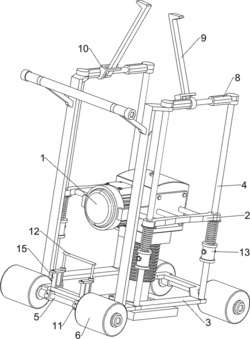

1.一种建筑工程用地基夯实装置,包括有打夯机(1),其特征在于,还包括有滑动架(2)、底板(3)、导向杆(4)和移动组件,底板(3)上前后两侧均左右对称连接有导向杆(4),同侧的两个导向杆(4)之间滑动连接有滑动架(2),两个滑动架(2)呈前后对称分布,打夯机(1)前后两侧上部分别与两个滑动架(2)相互靠近的一侧连接,打夯机(1)位于底板(3)中部上方且能够穿过底板(3),底板(3)上设有便于移动的移动组件。

2.按照权利要求1所述的一种建筑工程用地基夯实装置,其特征在于,移动组件包括有转轴(5)和压路轮(6),底板(3)左右两侧对称转动连接有转轴(5),两个转轴(5)的前后两端均连接有便于移动的压路轮(6)。

3.按照权利要求2所述的一种建筑工程用地基夯实装置,其特征在于,还包括有连接杆(8)、勾板(9)和限位件(10),同侧的两个导向杆(4)顶部之间连接有连接杆(8),两个连接杆(8)上均滑动连接有用于对滑动架(2)进行限位的勾板(9),两个勾板(9)呈前后对称分布,勾板(9)与滑动架(2)接触作用,勾板(9)与滑动架(2)卡合,两个连接杆(8)相互靠近的一侧上部均连接有用于对勾板(9)进行限位的限位件(10),限位件(10)与勾板(9)接触作用。

4.按照权利要求3所述的一种建筑工程用地基夯实装置,其特征在于,还包括有推动架(7),底板(3)上左部连接有推动架(7),推动架(7)右侧上部分别与左侧的两个导向杆(4)上部连接。

5.按照权利要求4所述的一种建筑工程用地基夯实装置,其特征在于,还包括有橡胶套(14),推动架(7)左侧套接有便于握持的橡胶套(14)。

6.按照权利要求5所述的一种建筑工程用地基夯实装置,其特征在于,还包括有弹性件(13),四个导向杆(4)下部均连接有弹性件(13),四个弹性件(13)顶部分别与两个滑动架(2)底部两侧连接。

7.按照权利要求6所述的一种建筑工程用地基夯实装置,其特征在于,还包括有凹槽套(11)、n型插杆(12)和导向架(15),左侧的转轴(5)前后两部对称套接有凹槽套(11),底板(3)上左侧前后对称连接有导向架(15),两个导向架(15)顶部均左右对称开有通孔,左侧的两个通孔分别位于两个凹槽套(11)的正上方,两个导向架(15)之间滑动连接有用于对转轴(5)进行限位的n型插杆(12),n型插杆(12)与同侧的两个通孔滑动配合,n型插杆(12)与凹槽套(11)卡合。
