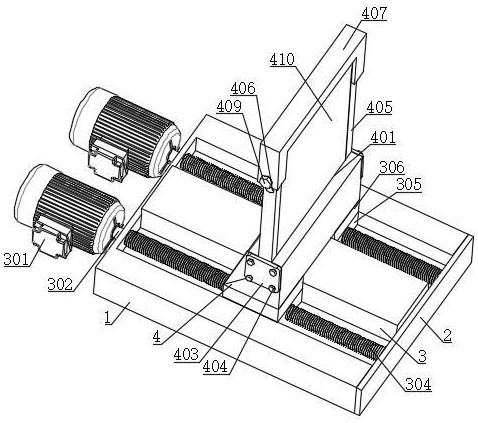

1.一种玻璃幕墙安装用防护架,包括操作台(1),所述操作台(1)侧面固定安装有挡板(2),其特征在于:所述操作台(1)上表面设置有固定机构;

所述固定机构包括放置单元和卡接单元,所述放置单元包括梯形底台(4)、放置槽(401)、第一圆孔(402)、限位板(403)、第一螺栓(404)和连接柱(405),所述梯形底台(4)设置于操作台(1)上方,所述放置槽(401)开设于梯形底台(4)上表面,所述第一圆孔(402)开设于梯形底台(4)侧面,所述限位板(403)固定安装于梯形底台(4)侧面,所述第一螺栓(404)固定安装于第一圆孔(402)内壁,所述连接柱(405)固定安装于放置槽(401)内底面。

2.根据权利要求1所述的一种玻璃幕墙安装用防护架,其特征在于:所述卡接单元包括第二圆孔(406)、上固定板(407)、卡接槽(408)、第二螺栓(409)和玻璃幕墙(410),所述第二圆孔(406)开设于连接柱(405)侧面上部,所述上固定板(407)固定安装于连接柱(405)上表面,所述卡接槽(408)开设于上固定板(407)底面,所述第二螺栓(409)固定安装于第二圆孔(406)内壁,所述玻璃幕墙(410)固定安装于放置槽(401)内底面。

3.根据权利要求1所述的一种玻璃幕墙安装用防护架,其特征在于:所述操作台(1)上表面设置有移动机构,所述移动机构包括转动单元和移动单元,所述转动单元包括转动槽(3)、驱动电机(301)、传动轴(302)、杆孔(303)和螺纹杆(304),所述转动槽(3)开设于操作台(1)上表面两侧,所述杆孔(303)贯穿于操作台(1)侧面,所述螺纹杆(304)固定安装于杆孔(303)内壁,所述驱动电机(301)设置于操作台(1)侧面,所述传动轴(302)固定安装于驱动电机(301)的输出端。

4.根据权利要求3所述的一种玻璃幕墙安装用防护架,其特征在于:所述移动单元包括移动块(305)和连接块(306),所述移动块(305)固定安装于螺纹杆(304)外表面,所述连接块(306)固定安装于移动块(305)顶部表面,所述移动块(305)侧面贯穿有孔洞,所述移动块(305)侧面贯穿的孔洞内壁开设有螺纹,所述螺纹杆(304)外表面与移动块(305)侧面贯穿的孔洞内壁开设的螺纹啮合。

5.根据权利要求4所述的一种玻璃幕墙安装用防护架,其特征在于:所述梯形底台(4)底面与连接块(306)上表面固定连接,所述连接块(306)的宽度与梯形底台(4)的宽度相同。

6.根据权利要求3所述的一种玻璃幕墙安装用防护架,其特征在于:所述传动轴(302)一端侧面与螺纹杆(304)一端侧面固定连接,所述螺纹杆(304)和传动轴(302)对称分布于操作台(1)上表面两侧。

7.根据权利要求1所述的一种玻璃幕墙安装用防护架,其特征在于:所述连接柱(405)对称固定安装于放置槽(401)内底面两侧,所述连接柱(405)侧面下部与限位板(403)侧面接触。
