专利号: 2024216062331
申请人: 青岛康太源建设集团有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

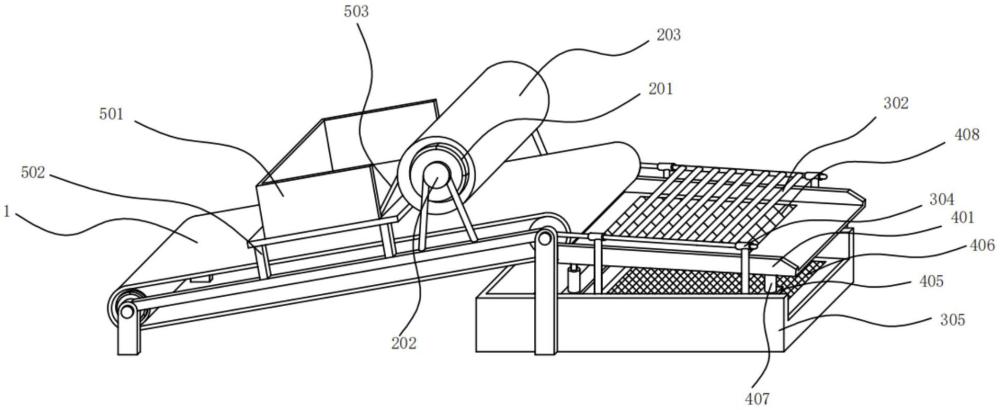

1.一种建筑垃圾处理设备的送料机,包括传送带(1),其特征在于:所述建筑垃圾处理设备的送料机还包括:筛选装置(2),安装于所述传送带(1)的上方;

收集装置(5),安装于所述传送带(1)的上方;

除尘装置(3),安装于所述传送带(1)的一侧;

震动装置(4),安装于所述除尘装置(3)的下方;

其中,所述传送带(1)可以将建筑垃圾进行输送,所述筛选装置(2)可以对运输的建筑垃圾里的铁质物品进行收筛选,所述收集装置(5)可以对筛选后的建筑铁质物品进行收集,所述除尘装置(3)可以对建筑垃圾进行喷水除尘,所述震动装置(4)可以对建筑垃圾进行大小分类。

2.根据权利要求1所述的一种建筑垃圾处理设备的送料机,其特征在于:所述筛选装置(2)包括:第二伺服电机(201),设置于所述传送带(1)的上方;

支架(202),设置两个,分别安装于所述传送带(1)的前后两侧,且前方的所述支架(202)的背面与第二伺服电机(201)的外壁可拆卸连接;

磁辊(203),安装于两个所述支架(202)相互靠近的一端,且所述磁辊(203)的正面与第二伺服电机(201)的输出端可拆卸连接;

其中,所述第二伺服电机(201)驱动磁辊(203)的转动,收集所述传送带(1)上的建筑垃圾里的铁质物品。

3.根据权利要求2所述的一种建筑垃圾处理设备的送料机,其特征在于:所述收集装置(5)包括:支撑架(501),安装于所述传送带(1)的上方;

收集箱(502),安装于所述支撑架(501)的上方;

刮板(503),设置于所述收集箱(502)的一侧,且与所述磁辊(203)的外壁相贴合;

其中,所述刮板(503)可以将磁辊(203)表面的铁质杂物挂落到收集箱(502)的内部。

4.根据权利要求1所述的一种建筑垃圾处理设备的送料机,其特征在于:所述除尘装置(3)包括:第二箱体(305),设置于所述传送带(1)的一侧下方;

水泵(301),安装于所述第二箱体(305)的内部;

水管(302),安装于所述水泵(301)的输出端,且延伸至所述第二箱体(305)的上方;

喷头(303),设置多个,均安装于所述水管(302)的上方;

第二支杆(306),设置多个,均安装于所述第二箱体(305)的顶部;

连接管(304),设置多个,均安装于所述水管(302)的外壁,且分别与多个所述第二支杆(306)的末端相固接;

其中,所述水泵(301)将第二箱体(305)水源抽出沿着水管(302)经过喷头(303)喷洒而下,对建筑垃圾尘土进行喷洒除尘。

5.根据权利要求4所述的一种建筑垃圾处理设备的送料机,其特征在于:所述震动装置(4)包括:横板(405),设置多个,分别安装于所述第二箱体(305)的上方;

套管(404),设置多个,分别安装于多个所述横板(405)的顶部;

弹簧(403),设置多个,分别安装于多个所述套管(404)的内部;

支柱(407),设置多个,分别安装于多个所述弹簧(403)的上方,且分别与多个所述套管(404)的内部活动连接;

挡板(401),安装于多个所述支柱(407)的顶部;

第二过滤网(408),设置于所述挡板(401)的内壁;

震动电机(402),设置两个,分别安装于所述挡板(401)的下方两侧;

第一过滤网(406),安装于所述第二箱体(305)的内部;

其中,所述震动电机(402)可以驱动挡板(401)带动支柱(407)沿着套管(404)的内壁运动,压缩所述弹簧(403),进而带动所述第二过滤网(408)进行反复运动,从而对建筑垃圾进行大小分类。
