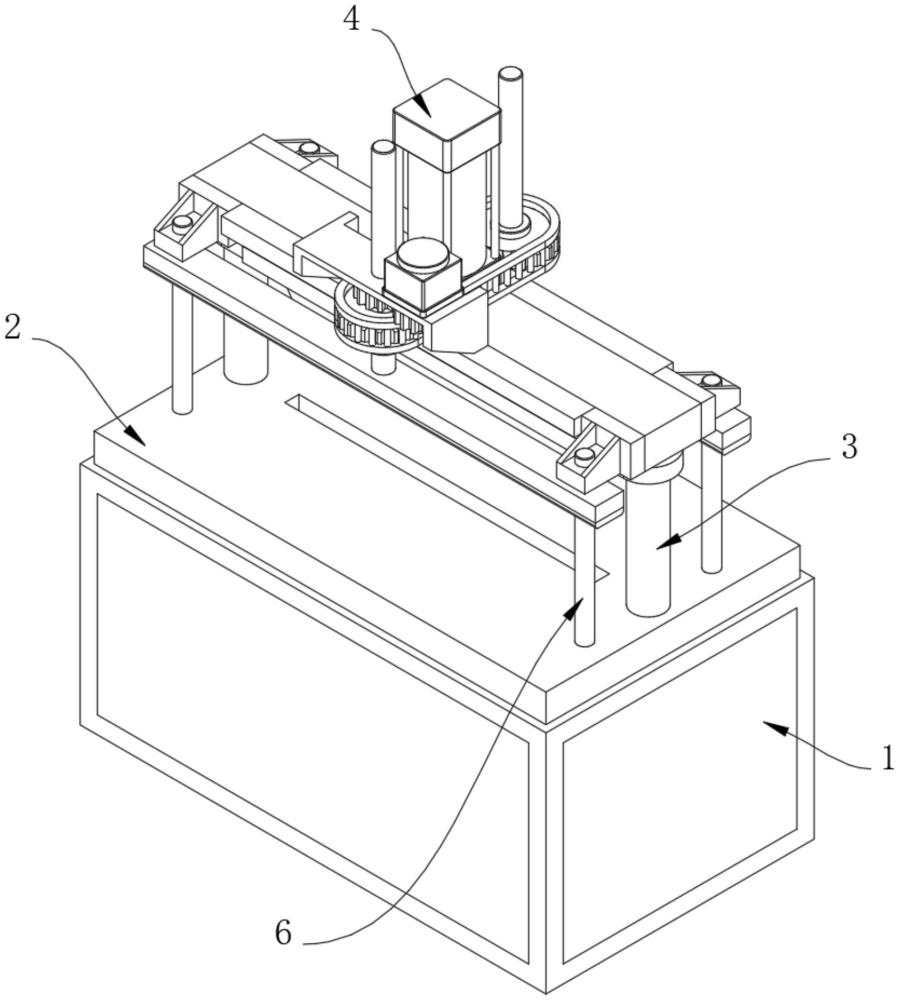

1.一种编织袋加工用裁切装置,包括机身(1)、台面(2)和辅助组件(6),其特征在于:所述台面(2)安装在机身(1)的上方,所述台面(2)的上表面安装有支架(3),所述支架(3)的上表面固定连接有液压缸(4),所述液压缸(4)的驱动端贯穿支架(3)的下表面,所述液压缸(4)的驱动端安装有裁刀(5),所述裁刀(5)与支架(3)的表面滑动连接,所述辅助组件(6)设置在台面(2)的上表面;
所述辅助组件(6)包括按压单元(61),所述按压单元(61)包括导向柱(611),所述导向柱(611)与台面(2)的上表面固定连接,所述支架(3)的侧表面固定连接有限位架(612),所述导向柱(611)与限位架(612)的内壁相栓接,所述导向柱(611)的表面滑动连接有前按压板(613),所述导向柱(611)的表面滑动连接有后按压板(614),所述前按压板(613)与后按压板(614)的下表面均固定连接有阻尼胶板(615),所述前按压板(613)的上表面固定连接有第一螺纹轴(616),所述后按压板(614)的上表面固定连接有第二螺纹轴(617),所述限位架(612)的侧表面固定连接有前衔接架(618),所述限位架(612)的侧表面固定连接有后衔接架(619);
所述辅助组件(6)还包括联动单元(62),所述联动单元(62)包括传动链轮(621),所述传动链轮(621)与前衔接架(618)的上表面转动连接,所述传动链轮(621)与第一螺纹轴(616)的表面螺纹连接,所述传动链轮(621)的表面安装有链条(622),所述后衔接架(619)的上表面转动连接有从动链轮(623),所述链条(622)与从动链轮(623)的表面相套接,所述前衔接架(618)的上表面固定连接有支撑架(624),所述支撑架(624)的上表面固定连接有伺服电机(625),所述伺服电机(625)的驱动端固定连接有第一齿轮(626),所述传动链轮(621)的上表面栓接有第二齿轮(627),所述第一齿轮(626)与第二齿轮(627)的齿槽相啮合。
2.根据权利要求1所述的一种编织袋加工用裁切装置,其特征在于:所述导向柱(611)的数量为四个,四个所述导向柱(611)关于支架(3)呈对角设置,所述导向柱(611)贯穿限位架(612)的上表面。
3.根据权利要求1所述的一种编织袋加工用裁切装置,其特征在于:所述限位架(612)的数量为四个,四个所述限位架(612)关于支架(3)呈对角设置。
4.根据权利要求1所述的一种编织袋加工用裁切装置,其特征在于:所述阻尼胶板(615)的表面开设有通孔,所述阻尼胶板(615)通过通孔与导向柱(611)滑动连接。
5.根据权利要求1所述的一种编织袋加工用裁切装置,其特征在于:所述第一螺纹轴(616)与前衔接架(618)的内壁滑动连接,所述第二螺纹轴(617)与后衔接架(619)的内壁滑动连接。
6.根据权利要求1所述的一种编织袋加工用裁切装置,其特征在于:所述支撑架(624)与第一螺纹轴(616)的表面相套接,所述伺服电机(625)的驱动端贯穿支撑架(624)的下表面。
7.根据权利要求1所述的一种编织袋加工用裁切装置,其特征在于:所述第二齿轮(627)与第一螺纹轴(616)的表面相套接。
