专利号: 2024215900740
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

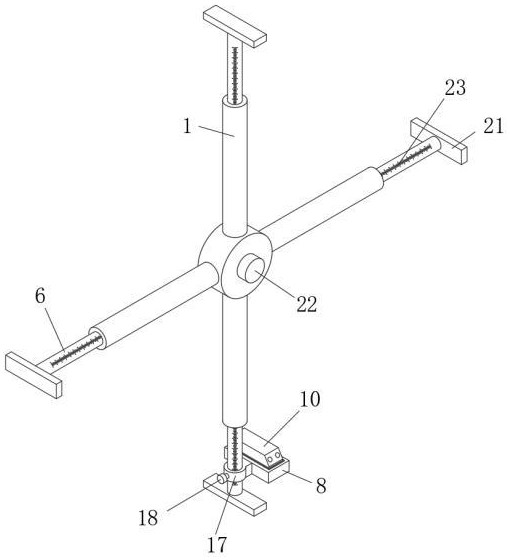

1.一种用于水利检测的排水口流速检测设备,包括固定架(1),其特征在于,所述固定架(1)的内壁转动套接有转轴(2),所述转轴(2)的表面固定套接有第一锥形齿轮(3),所述第一锥形齿轮(3)的表面啮合有第二锥形齿轮(4),所述第二锥形齿轮(4)的轴心处固定套接有螺杆(5),且螺杆(5)与固定架(1)的内壁转动套接,所述螺杆(5)的表面螺纹连接有伸缩杆(6),且伸缩杆(6)与固定架(1)的内壁滑动套接,位于底部所述伸缩杆(6)的表面设置有调节机构(7),所述调节机构(7)的表面栓接有固定座(8),所述固定座(8)的内壁滑动套接有固定杆(9),所述固定杆(9)的顶部栓接有流速仪本体(10),所述固定座(8)的内壁滑动连接有滑杆(11),所述滑杆(11)之间栓接有连接杆(12),所述滑杆(11)的顶部栓接有卡接杆(13),所述固定杆(9)的表面开设有卡接孔(14),且卡接孔(14)与卡接杆(13)卡接,所述滑杆(11)与固定座(8)的内壁之间设置弹簧(15),位于右侧所述滑杆(11)的表面栓接有拉杆(16),且拉杆(16)与固定座(8)的内壁滑动套接。

2.根据权利要求1所述的一种用于水利检测的排水口流速检测设备,其特征在于,所述调节机构(7)包括固定筒(17),所述固定筒(17)与伸缩杆(6)的表面滑动套接,且固定筒(17)与固定座(8)的表面栓接,所述固定筒(17)的内壁螺纹连接有固定螺栓(18)。

3.根据权利要求1所述的一种用于水利检测的排水口流速检测设备,其特征在于,所述伸缩杆(6)的表面栓接有滑块(19),所述滑块(19)的表面滑动连接有滑槽(20),且滑槽(20)开设在固定架(1)的内壁。

4.根据权利要求1所述的一种用于水利检测的排水口流速检测设备,其特征在于,所述伸缩杆(6)的一端栓接有支撑杆(21)。

5.根据权利要求1所述的一种用于水利检测的排水口流速检测设备,其特征在于,所述转轴(2)的一端栓接有转动头(22)。

6.根据权利要求1所述的一种用于水利检测的排水口流速检测设备,其特征在于,所述伸缩杆(6)的表面印刷有刻度线(23)。

7.根据权利要求1所述的一种用于水利检测的排水口流速检测设备,其特征在于,所述拉杆(16)的一端栓接有拉块(24)。

8.根据权利要求1所述的一种用于水利检测的排水口流速检测设备,其特征在于,所述卡接杆(13)的一端呈楔形。
