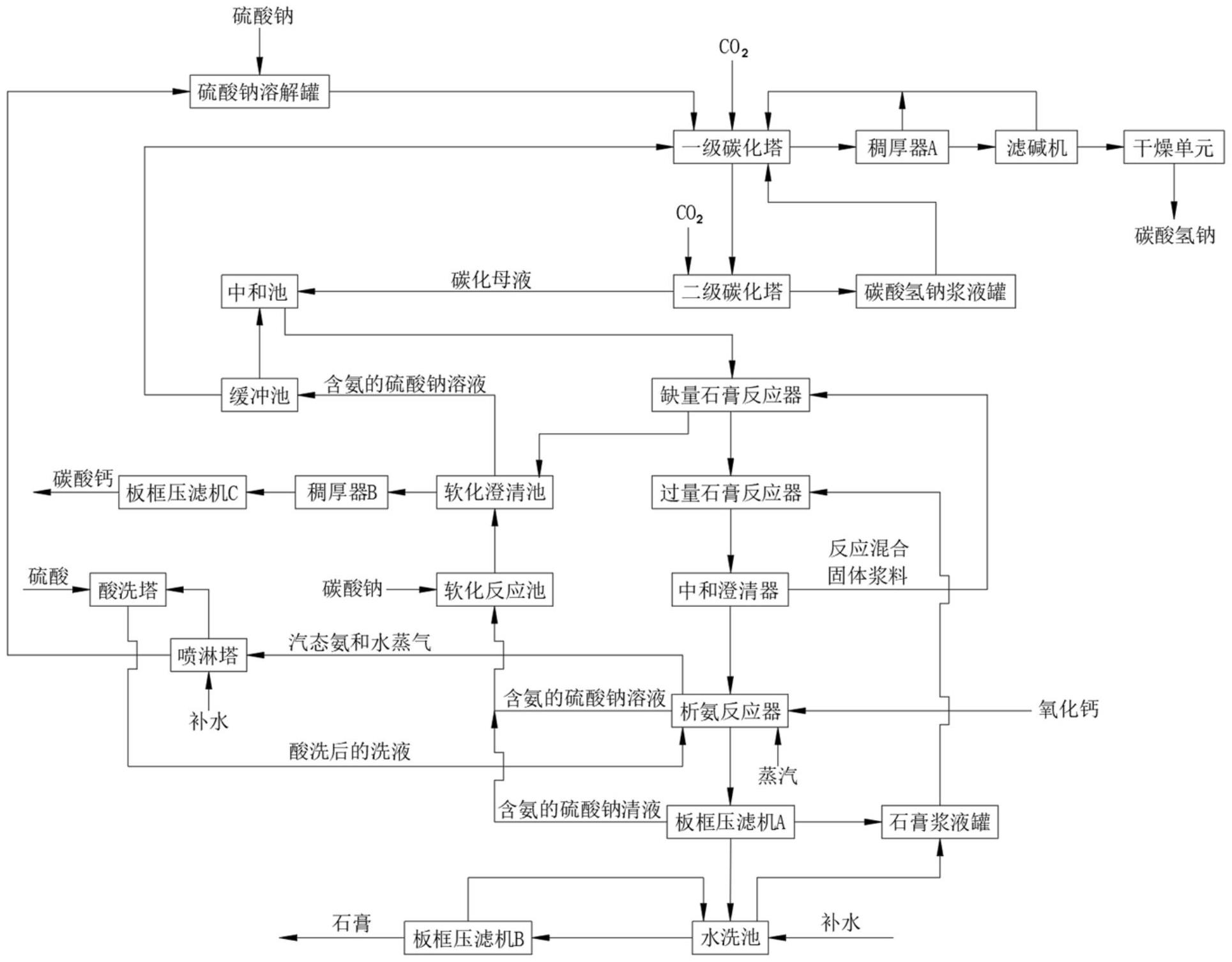

1.一种硫酸钠制碳酸氢钠的系统,其特征在于,包括:

一级碳化塔,其连通有缓冲池,所述一级碳化塔的出口依次连通有稠厚器A、滤碱机以及干燥单元;

二级碳化塔,其浆液出口连通有碳酸氢钠浆液罐,所述碳酸氢钠浆液罐与一级碳化塔连通,所述二级碳化塔的入口与一级碳化塔的清液出口连通,所述二级碳化塔的清液出口连通有中和池;

缺量石膏反应器,其与中和池连通,所述缺量石膏反应器的其中一出口依次连通有过量石膏反应器、中和澄清器、析氨反应器、板框压滤机A、水洗池以及板框压滤机B,所述缺量石膏反应器的另一出口依次连通有软化澄清池、稠厚器B以及板框压滤机C;

喷淋塔,其溶液出口连通有硫酸钠溶解槽,所述硫酸钠溶解槽的出口与一级碳化塔连通,所述喷淋塔进气口与析氨反应器连通,所述喷淋塔的尾气出口连通有酸洗塔,所述酸洗塔的洗液出口与析氨反应器连通。

2.根据权利要求1所述的一种硫酸钠制碳酸氢钠的系统,其特征在于:所述一级碳化塔的浆液出口与稠厚器A的入口连通,所述稠厚器A的清液出口与一级碳化塔的入口连通,所述稠厚器A的碳酸氢钠出口与滤碱机的入口连通,所述滤碱机的出口与干燥单元的入口连通。

3.根据权利要求2所述的一种硫酸钠制碳酸氢钠的系统,其特征在于:所述干燥单元采用气流干燥器或微滤干燥器。

4.根据权利要求3所述的一种硫酸钠制碳酸氢钠的系统,其特征在于:所述缺量石膏反应器的清液出口与过量石膏反应器入口连通,所述过量石膏反应器的石膏浆液入口连通有石膏浆液罐,所述过量石膏反应器的浆液出口与中和澄清器的入口连通,所述中和澄清器的浆液出口与缺量石膏反应器连通,所述中和澄清器的清液出口与析氨反应器的清液入口连通,所述析氨反应器上设有氧化钙的添加口,所述析氨反应器的泥浆出口与板框压滤机A的入口连通。

5.根据权利要求4所述的一种硫酸钠制碳酸氢钠的系统,其特征在于:所述板框压滤机A的其中一出口与石膏浆液罐的入口连通,所述板框压滤机A的另一出口与水洗池连通,所述水洗池上设有补水口,所述水洗池的出口与石膏浆液罐的入口连通,所述水洗池的泥浆出口与板框压滤机B的入口连通。

6.根据权利要求5所述的一种硫酸钠制碳酸氢钠的系统,其特征在于:所述析氨反应器的溶液出口连通有软化反应池,所述板框压滤机A的清液出口连通有软化反应池,所述软化反应池的出口与软化澄清池连通。
