专利号: 2024215872098
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

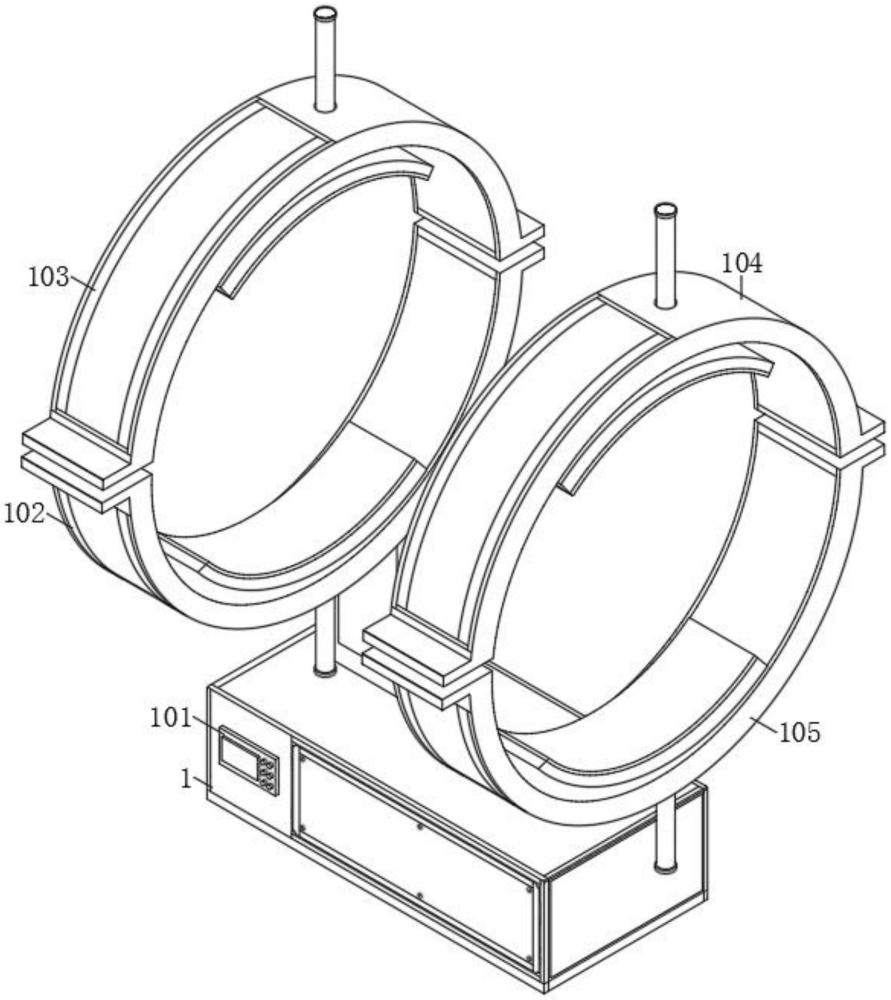

1.一种建筑水利管桩固定结构,包括结构底座(1),其特征在于:所述结构底座(1)的表面安装有控制按钮(101),所述结构底座(1)的上方设置有第一弧型夹板(102),所述第一弧型夹板(102)的表面设置有第二弧型夹板(103),所述结构底座(1)的上方设置有第四弧型夹板(105),所述第四弧型夹板(105)的表面设置有第三弧型夹板(104),所述第一弧型夹板(102)与第四弧型夹板(105)底部位置处的表面皆安装有固定座(106),所述第一弧型夹板(102)与第二弧型夹板(103)和第三弧型夹板(104)与第四弧型夹板(105)的内部皆设置有管桩本体(107),所述结构底座(1)的内部与固定座(106)的表面皆设置有调节角度机构(3),所述调节角度机构(3)的内部包含有从动齿盘(301)、盛放腔体(302)、转动柱(303)、主动齿盘(304)与转动电机(305),所述第一弧型夹板(102)与第二弧型夹板(103)和第三弧型夹板(104)与第四弧型夹板(105)的表面皆设置有通用固定机构(4),所述通用固定机构(4)的内部包含有稳固底座(401)、固定螺杆(402)与通用固定组(403),所述第一弧型夹板(102)与第二弧型夹板(103)和第三弧型夹板(104)与第四弧型夹板(105)的表面皆设置有辅助夹持机构(2),所述辅助夹持机构(2)的内部包含有夹持板(201)、防滑垫(202)与辅助夹持组(203)。

2.根据权利要求1所述的一种建筑水利管桩固定结构,其特征在于:所述辅助夹持组(203)设置在第一弧型夹板(102)与第二弧型夹板(103)和第三弧型夹板(104)与第四弧型夹板(105)的表面,所述辅助夹持组(203)由移动柱(2031)、导向滑槽(2032)、固定筒(2033)与电动推杆(2034)构成,所述第一弧型夹板(102)与第二弧型夹板(103)和第三弧型夹板(104)与第四弧型夹板(105)的表面皆安装有固定筒(2033),所述固定筒(2033)的一端分别延伸至第一弧型夹板(102)与第二弧型夹板(103)和第三弧型夹板(104)与第四弧型夹板(105)的内部。

3.根据权利要求2所述的一种建筑水利管桩固定结构,其特征在于:所述固定筒(2033)的内部设置有移动柱(2031),所述移动柱(2031)的一端延伸至固定筒(2033)的外侧,所述固定筒(2033)的内壁皆开设有导向滑槽(2032),所述导向滑槽(2032)与移动柱(2031)的表面相互滑动配合,所述第一弧型夹板(102)与第二弧型夹板(103)、第三弧型夹板(104)与第四弧型夹板(105)的内部皆设置有用于将管桩本体(107)夹持住夹持板(201),所述夹持板(201)的内壁安装有用于对管桩本体(107)的表面防滑的防滑垫(202),所述移动柱(2031)的一端与夹持板(201)的表面相固定。

4.根据权利要求2所述的一种建筑水利管桩固定结构,其特征在于:所述固定筒(2033)的内部安装有电动推杆(2034),所述电动推杆(2034)的输入端与控制按钮(101)的输出端电性连接,所述电动推杆(2034)的输出端与移动柱(2031)的表面相固定。

5.根据权利要求1所述的一种建筑水利管桩固定结构,其特征在于:所述结构底座(1)的内部开设有盛放腔体(302),所述固定座(106)底部位置处的表面安装有转动柱(303),所述转动柱(303)的一端延伸至盛放腔体(302)的内部并与盛放腔体(302)的内壁相互转动配合,所述转动柱(303)中心位置处的表面套装有从动齿盘(301),所述从动齿盘(301)与盛放腔体(302)的内部相互转动配合。

6.根据权利要求5所述的一种建筑水利管桩固定结构,其特征在于:所述盛放腔体(302)的内部设置有主动齿盘(304),所述主动齿盘(304)与盛放腔体(302)的内部相互转动配合,所述主动齿盘(304)与从动齿盘(301)之间相互啮合,所述盛放腔体(302)的内部安装有转动电机(305),所述转动电机(305)的输入端与控制按钮(101)的输出端电性连接,所述转动电机(305)的输出端通过联轴器安装有转轴,且转轴的顶端与主动齿盘(304)中心位置处的表面相固定。

7.根据权利要求1所述的一种建筑水利管桩固定结构,其特征在于:所述通用固定组(403)设置在第一弧型夹板(102)与第二弧型夹板(103)和第三弧型夹板(104)与第四弧型夹板(105)的表面,所述通用固定组(403)由调节螺筒(4031)与连接座(4032)构成,所述第二弧型夹板(103)与第三弧型夹板(104)的内壁皆安装有固定螺杆(402),所述固定螺杆(402)的表面螺纹套设有调节螺筒(4031),所述调节螺筒(4031)与固定螺杆(402)的表面相互转动配合。

8.根据权利要求7所述的一种建筑水利管桩固定结构,其特征在于:所述调节螺筒(4031)底部位置处的表面设置有连接座(4032),所述连接座(4032)与调节螺筒(4031)的表面相互转动配合,所述连接座(4032)底部位置处的表面安装有稳固底座(401),所述稳固底座(401)底部位置处的表面与第一弧型夹板(102)的内壁相固定。
