专利号: 2024215842872
申请人: 福建锡福技术服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

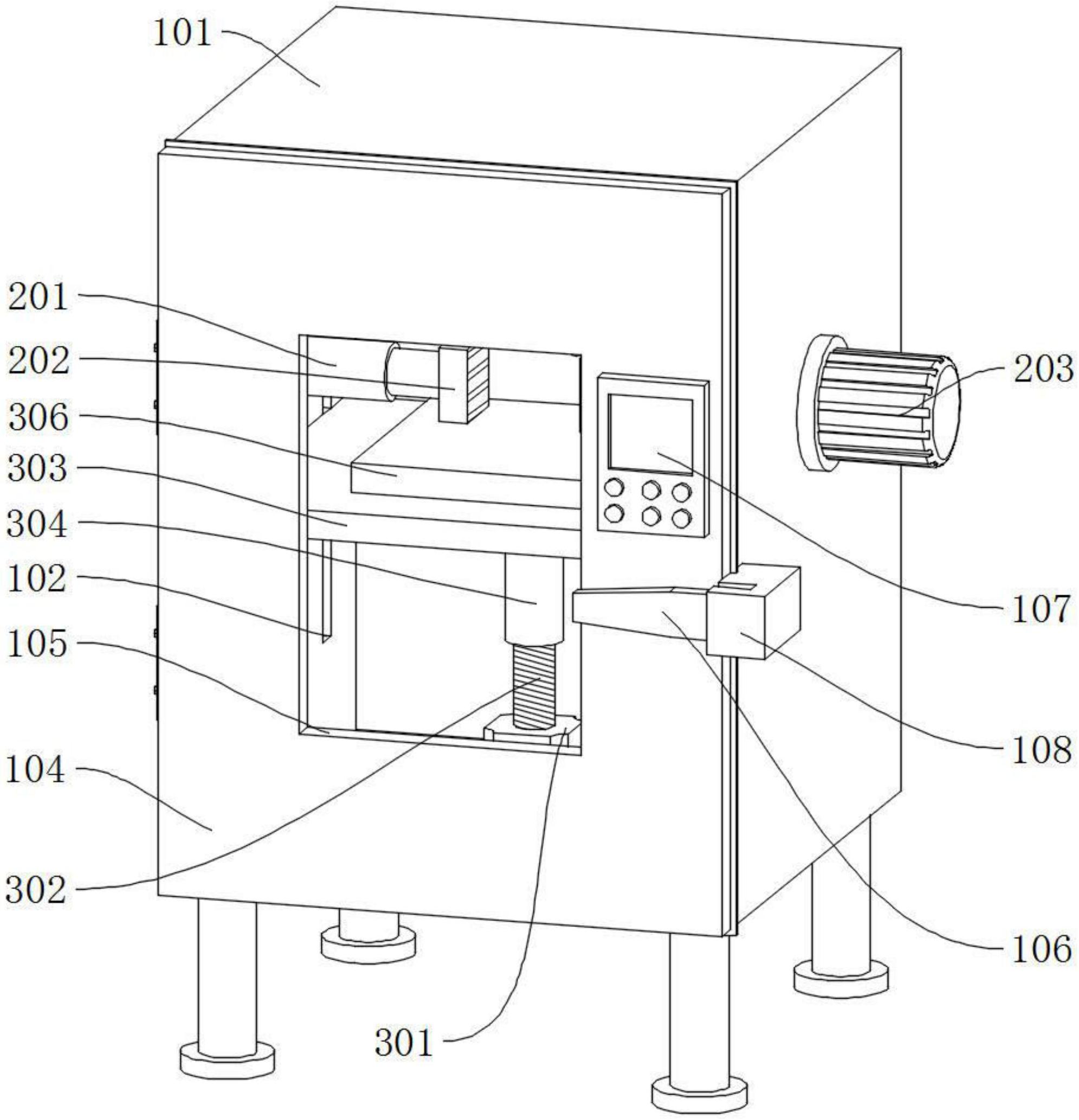

1.一种放射源检测用防护装置,包括用于支撑整体提供密闭检测环境的箱体机构,其特征在于:还包括所述箱体机构内部设置的用于固定并带动待检物体旋转的夹持机构,所述夹持机构下方设置有用于放置待检测物体带动检测物体上下移动的升降机构;

所述夹持机构包括电动推杆(201),所述电动推杆(201)伸缩端安装有第一夹持块(202),所述电动推杆(201)一侧设置有第一电机(203),所述第一电机(203)输出端安装有转动轴(204),所述转动轴(204)一端安装有第二夹持块(205);

所述升降机构包括第二电机(301),所述第二电机(301)输出端安装有螺纹杆(302),所述第二电机(301)上方设置有升降台(303),所述升降台(303)底部设置有螺纹套筒(304),所述升降台(303)两侧对称设置有若干滑块(305),所述升降台(303)顶部设置有置放台(306)。

2.根据权利要求1所述的一种放射源检测用防护装置,其特征在于:所述箱体机构包括密封箱(101),所述密封箱(101)内部两侧对称开设有若干限位槽(102),所述密封箱(101)内部后面设置有检测探头(103),所述密封箱(101)前面设置有箱门(104),所述箱门(104)上设置有可视窗口(105),所述箱门(104)一侧设置有把手(106),所述把手(106)上方设置有显示面板(107),所述把手(106)一侧设置有锁紧块(108)。

3.根据权利要求2所述的一种放射源检测用防护装置,其特征在于:所述把手(106)与所述箱门(104)转动连接,所述锁紧块(108)与所述密封箱(101)螺栓连接,所述锁紧块(108)采用45号钢材料。

4.根据权利要求2所述的一种放射源检测用防护装置,其特征在于:所述箱门(104)与所述密封箱(101)合页连接。

5.根据权利要求1所述的一种放射源检测用防护装置,其特征在于:所述转动轴(204)与所述箱体机构轴承连接,所述电动推杆(201)与所述箱体机构螺栓连接。

6.根据权利要求1所述的一种放射源检测用防护装置,其特征在于:所述第一夹持块(202)与所述电动推杆(201)轴承连接,所述第二夹持块(205)与所述转动轴(204)螺栓连接。

7.根据权利要求1所述的一种放射源检测用防护装置,其特征在于:所述第二电机(301)与所述箱体机构螺栓连接,所述升降台(303)与所述箱体机构滑动连接。

8.根据权利要求1所述的一种放射源检测用防护装置,其特征在于:所述螺纹套筒(304)与所述升降台(303)螺栓连接,所述螺纹套筒(304)和所述螺纹杆(302)均采用45号钢材料。
